雨量传感器解决方案

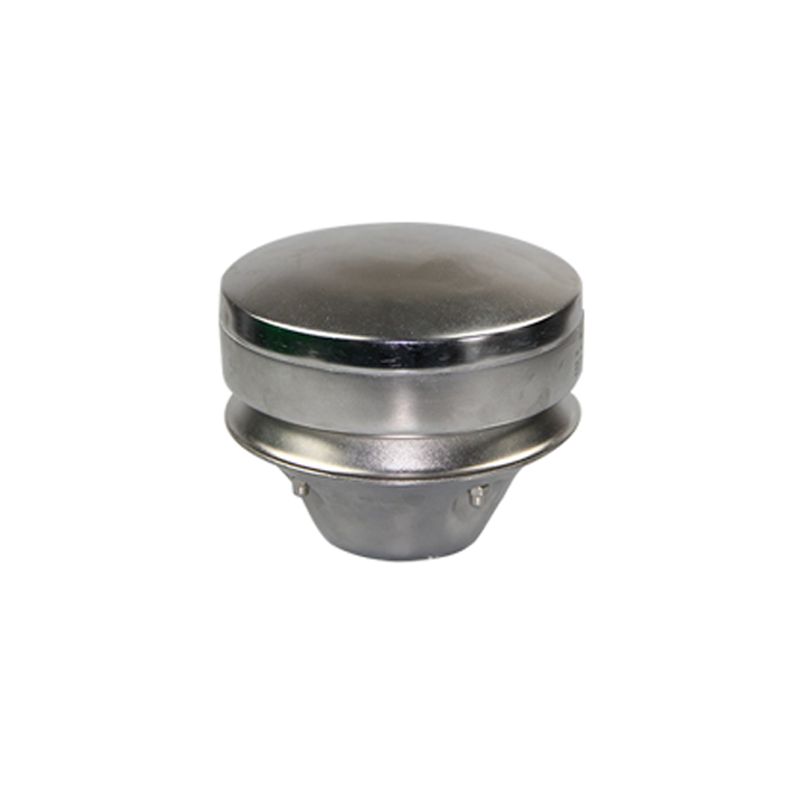

一、FT-YL1翻斗雨量传感器

本仪器为降水量测量一次仪表，其性能符合国家标准GB/T 21978.2－2014《降水量观测要求》要求。本仪器的核心部件翻斗采用了三维流线型设计，全不锈钢材质，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。脉冲转485信号输出，可直接读取降雨量，无需二次计算，简单方便。

1.功能特点

本仪器由雨量计壳体、集雨器、漏斗、翻斗支撑、翻斗、轴承螺钉、出水仓、密封接头、干簧管、水平泡、调节支撑板、控制盒、调平装置、接线端子、腿部支架、雨量计底座等组成。其中，雨量计底座上安装有翻斗轴、圆水平泡、干簧管支架和信号输出端子。与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化定位结构，翻斗通过翻斗轴安装在轴轴承中，本仪器出厂时内部结构装配完成，不需要再进行内部结构的现场安装，给现场安装带来了方便。

本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护。

本仪器的翻斗上装有恒磁钢，干簧管支架上装有干簧管，仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。

本仪器出厂时已将翻斗倾角调整螺丝锁定在最佳倾角基点位置上并对倾角螺钉作了点红漆漆封处理，用户现场安装仪器时只需将仪器整体按照本说明书相关要求将水平泡调整到位于中心位置即可投入使用，不必现场再调整翻斗倾角。

2.技术指标

承雨口径：φ200mm；刃口锐角：40°～45°

分辨率：默认0.2mm，可选0.5mm

测量误差：≤±3%（室内人工降水、以仪器自身排水量为准）

雨强范围：0mm～4mm/min（允许通过最大雨强8mm/min）

通讯方式：485通讯（标准MODBUS-RTU协议）

供电范围：4.5~30V最大功耗：0.24W工作环境：

环境温度：0～50℃相对湿度：<95%(40℃)

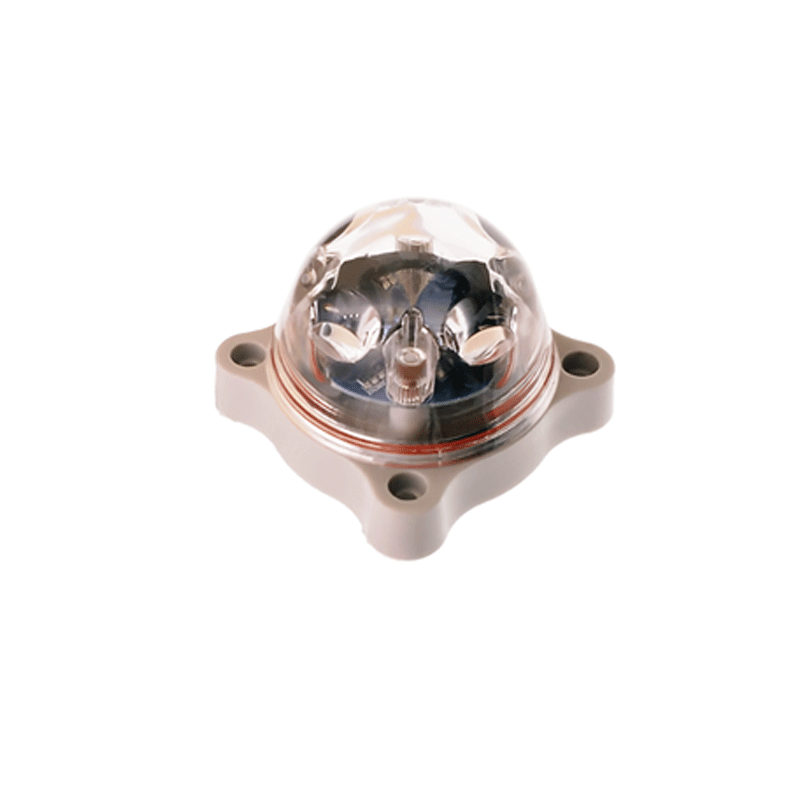

二、光学雨量传感器

采用光学扫描原理，实现雨滴大小及雨滴数量的实时扫描，进而计算出降雨量输出。支持脉冲输出与RS232输出，当使用脉冲输出功能时，红外雨量传感器可完全替代翻斗式雨量计。

功能特点

■灵敏度高：使用了电子光学和一系列微电子滤波、放大、检波技术，这种原理较常规机械式雨量计具有十分突出的灵敏度优势。

■免维护：完全密闭结构，无机械部件，无磨损。

■安装简便：红外光学雨量计为非机械非接触测量，无水平安装要求。

■可以运动中测量：内部没有机械部件，可以在行进中测量降雨量，对精度无影响。

■灵敏度可配置：内部使用了可编程式光能监视器，对光能变化感知的灵敏度可由用户进行参数修改。

■干扰滤除：研发期间进行了大量的复合材料研究，导光器折光系数被设计为与水几乎相同，对环境适应性极强，具有学习修正功能，不会因为外部灰尘长期积

■倾斜校正：内部倾斜传感器参与计算，生成校正系数，对降雨量进行修正。

■超低功耗：当无降雨量时，设备处于深度睡眠状态，降雨时会自动激活。

■数据存储：可存储连续10年以上数据。

精度高：与翻斗式雨量计输出信号完全兼容，可直接替换翻斗式雨量计，或与传统遥测雨量计的采集仪连接。可以配置为任意精度的翻斗式雨量计（如0.1mm、0.2mm，甚至0.01mm）。

自动报警：内部设置有若干降雨量、降雨强度报警值，当预警值达到时雨量计本身开始闪烁，并输出继电器闭合信号，可以驱动用户自行安装的报警装置进行报警（如报警灯、广播喇叭、带有报警功能的无线发射装置等），此功能也可用于控制自动门窗。

安装简便：传统机械式雨量计需要水平安装，若不水平时会有系统误差，严重时还可能根本无法连续运转。红外光学雨量计为非机械非接触测量，无水平安装要求，只要保证大部分受雨面向上即可

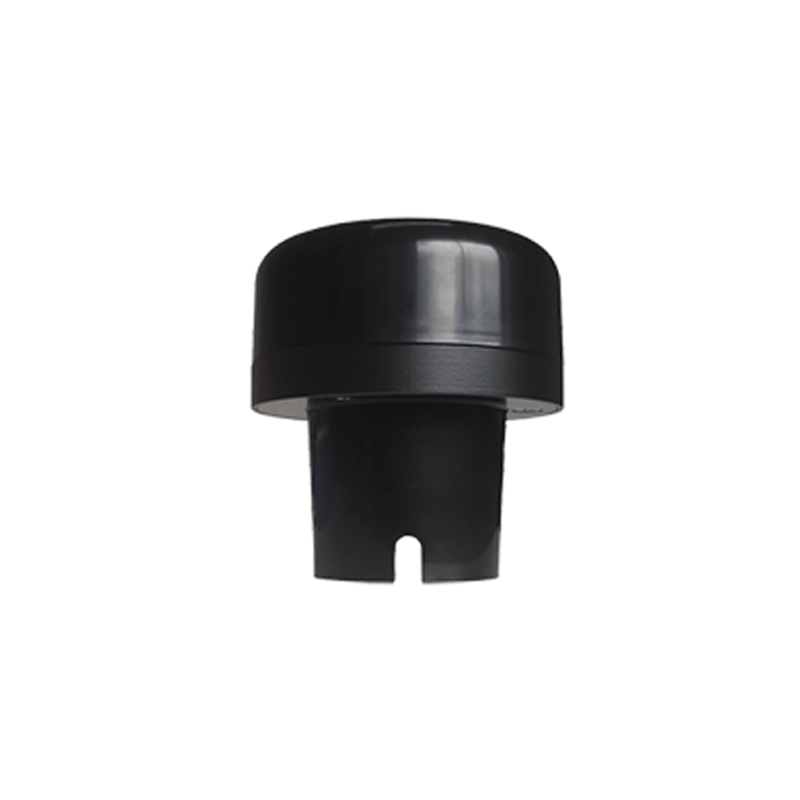

三、FT-YL3A压电雨量传感器

传感器由上盖、外壳和下盖组成，壳体内部有压电片和电路板，可以固定在外径50mm立柱上和气象站横杆上。传感器采用冲击测量原理对单个雨滴重量进行测算，进而计算降雨量。雨滴在降落过程中受到雨滴重量和空气阻力的作用，到达地面时速度为恒定速度，根据P=mv，测量冲击即可求出雨滴重量，进而得到持续降雨量。

1.功能特点

◆全固态一体化设计，外观精美

◆采用冲击测量原理对单个雨滴重量进行测算，进而计算降雨量

◆无机械配件，无任何外露部件，可过滤树叶、尘土、虫子等环境因素所引入的相似干扰信号

◆测量精度高，量程宽，稳定性能好，低功耗，抗外界干扰能力强

◆可全天候工作，不受天气变化的影响，精确到秒的降雨时长监测

◆免维护，雨滴接触面为弧形设计结构，不存储雨水，

◆安装后带有自动水平校准功能，无需现场校准

◆体积小巧，携带、拆卸安装方便

2.技术参数

降雨量测量：雨强范围：0.3～10mm/min、分辨率：0.01mm、测量精度：±4%（日累积降雨量）、刷新间隔：5s

累计雨量：自上电工作以来降雨量总量

本场雨量：雨停后数据保持直到下场降雨自动从零开始计量。

本场降雨持续时间：单位是5s，例如本值是12的时候，意为已经降雨60s

过去1分钟降雨量：过去的1分钟平滑递推值

过去10分钟降雨量：过去的10分钟平滑递推值

本场最强分钟雨量：降雨量最多分钟的雨量

数据传输方式：RS485、GPRS、LTE CAT-1、4G，可定制LoRa、NB-IoT，支持定位功能

供电范围：市电使用适配器5~24VDC或者内置锂电池+太阳能供电

工作温度：-40～85°C工作湿度：0～100%RH

储存温度：-40～125°C储存湿度：＜80%（无凝结）

四、FT-YL3B压电雨量计

FT-YL3B内部采用了先进的小型压电传感器模块，使用雨点对压电模块冲击产生的电压效应的技术来测量降雨的强度。

FT-YL3B压电雨量检测器比传统机械式雨量检测方式更加灵敏和快速的侦测到降雨的起始与结束时间，而且无需担心树叶和树枝等移动物体在探测器上方摆动影响降雨检测。内部可选配加热装置防止结冰。

FT-YL3B检测器内部无任何移动部件，免维护，体积小，能耗低。

技术指标

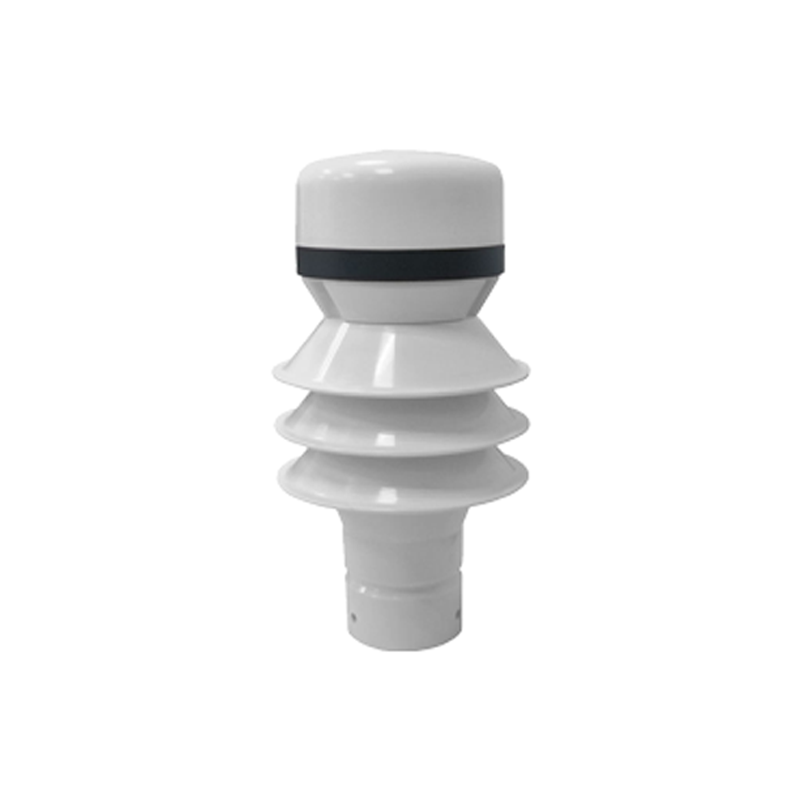

五、FT-YL4雷达雨量传感器

FT-YL4内部采用了先进的小型平板雷达模块，使用24GHz的多普勒雷达波技术来测量降雨的水滴下降速度，并可以根据降水水滴的粒径和下降速度分辨出雨、雪和冰雹的类型以及降雨的强度。FT-YL4雷达雨量检测器比传统机械式雨量检测方式更加灵敏和快速的侦测到降雨的起始与结束时间，而且无需担心树叶等物体覆盖在探测器表面影响降雨检测，也无需加热装置防止结冰。FT-YL4检测器内部无任何移动部件，几乎是免维护，而且体积小，能耗极低。

技术指标
