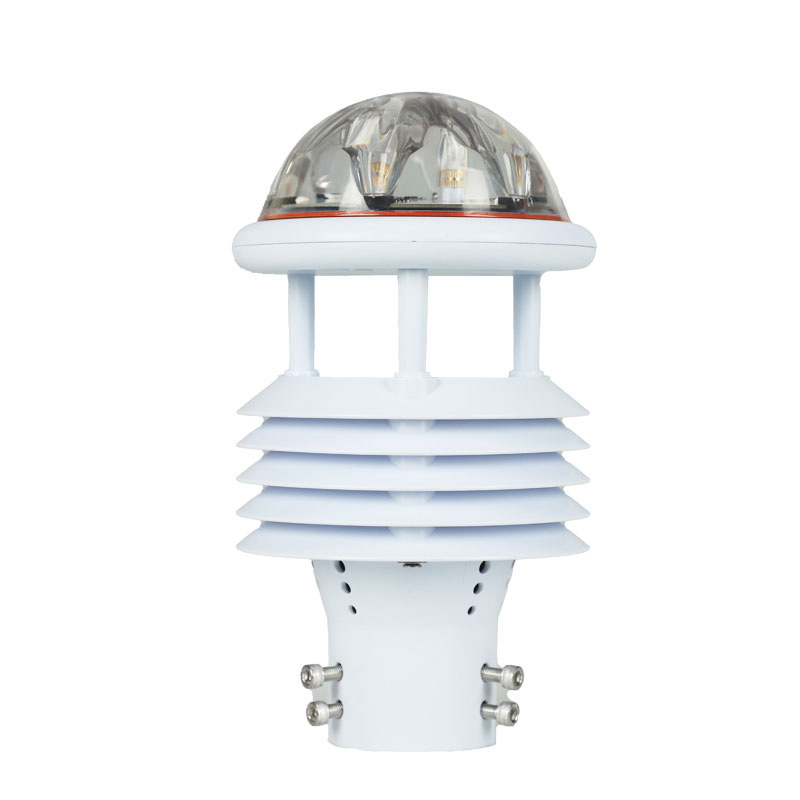

超声波风速风向仪

一、产品简介

　　山东风途物联网科技有限公司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

　　与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

　　FT-WQX2型超声波风速风向仪创新性地将风速、风向通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将二项参数一次性输出给用户。

可广泛应用于城市环境监测、风力发电、气象监测、桥梁隧道、航海船舶、航空机场等领域，无需现场维护何校准。

二、产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡（实用新型专利，专利号ZL 2020 2 3215713.X）☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向（发明专利，专利号ZL 2021 1 0237536.5）☆

3、风速、风向二要素一体式（实用新型专利，专利号ZL 2020 2 3215649.5）☆

4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色，耐腐蚀性强

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

12、一体式设计磨损小、使用寿命长、响应速度快。

三、技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；（发明专利，专利号ZL 2021 1 0237536.5）

2、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；（发明专利,专利号ZL 2021 1 0237536.5）

3、功率:0.6W

4、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

5、生产企业具有计算机软件注册证书☆

6、生产企业为3A级信用企业☆

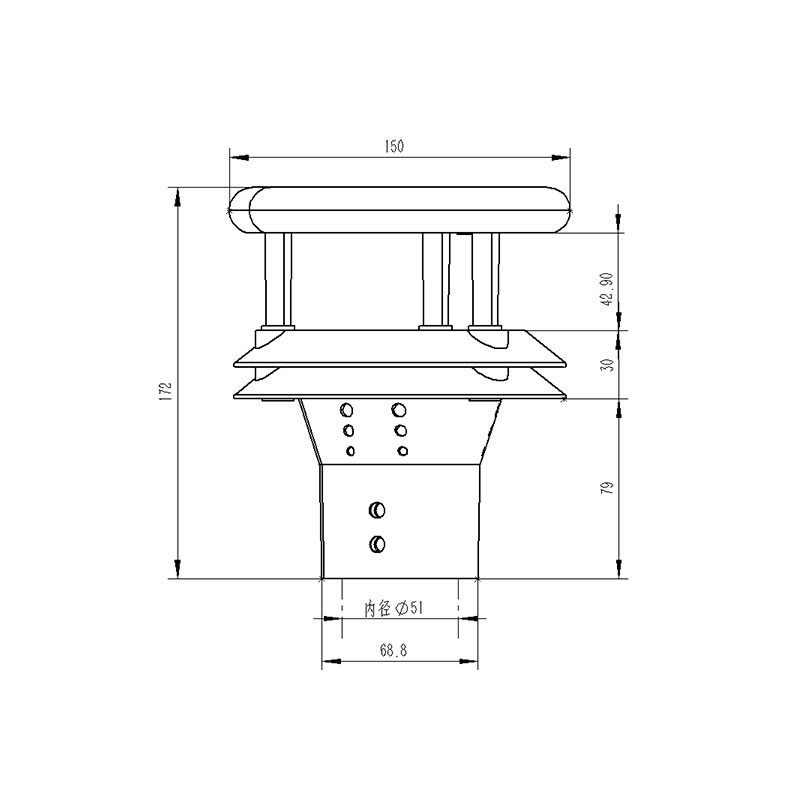

四、产品尺寸图

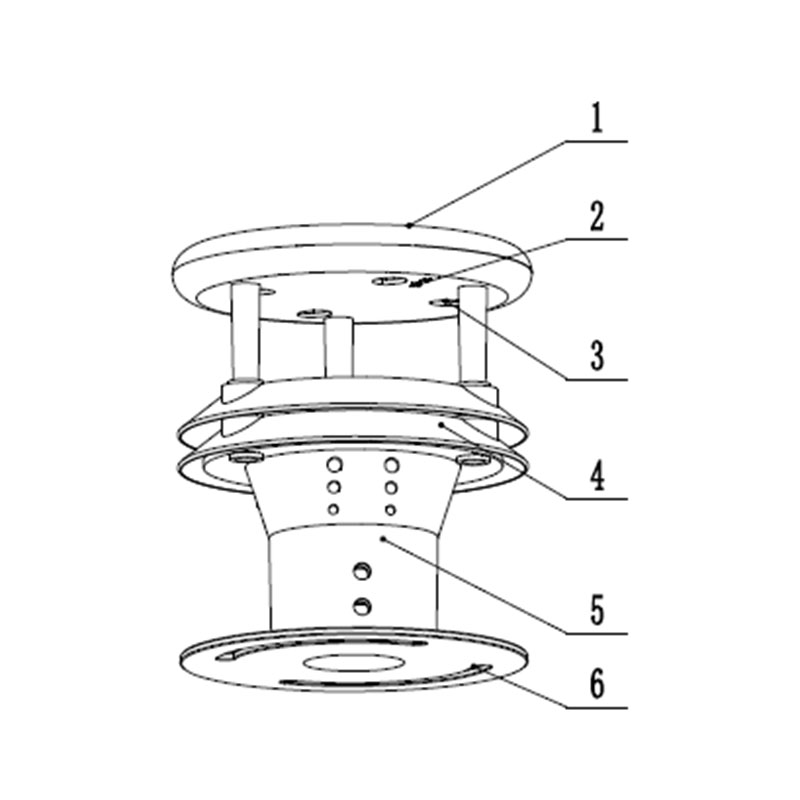

五、产品结构图

1、控制电路

2、指北箭头

3、超声波探头

4、百叶箱

5、底座

6、法兰转换头

六、产品接线定义

超声波风速风向仪一句话卖点：

超声波风速风向仪是二要素一体式超声气象传感器，可实现户外24小时连续在线监测风速风向，解决传统设备存在启动延时、温度干扰、部件磨损、需要现场校准的测量难题。

超声波风速风向仪常见问题解答：

1.问：超声波风速风向仪核心测量参数及精度是多少？

答：风速测量范围0‑60m/s，精度±0.1m/s，分辨率0.01m/s；风向测量0‑360°，精度±2°，分辨率1°。产品无启动风速限制，依靠变频超声波相位检测原理，可全天候采集风速风向数据。

2.问：超声波风速风向仪具备哪些主要产品优势？

答：设备无移动部件零磨损，顶盖隐藏式探头规避雨雪堆积干扰；搭载看门狗电路自动复位，运行稳定；ASA工程塑料外壳耐腐蚀不易变色，探头卡扣式设计，防止运输安装松动，整机免维护无需现场校准。

3.问：超声波风速风向仪可以应用在哪些场景？

答：适用于气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等场景，支持户外24小时不间断监测，可对接各类监测系统，满足野外、露天工程环境下的风速风向采集需求。

4.问：超声波风速风向仪支持哪些数据输出接口？

答：标配RS485接口，采用MODBUS通讯协议；可选择232、USB、以太网接口，还可增配无线传输模块，最小传输间隔1分钟，能够实现监测数据的实时读取与远程传输。

5.问：超声波风速风向仪安装有哪些关键注意事项？

答：设备底座内径为Φ51，适配对应规格立杆；安装时需将指北箭头对准正北方向；供电为DC12V，接线区分电源正负极与485A、485B，安装后无需校准，卡扣式探头确认安装到位避免松动。

6.问：超声波风速风向仪是否需要定期维护校准？

答：该产品为免维护设计，不需要现场校准。整机无活动机械部件，减少磨损故障；日常仅需保证探头区域没有杂物堆积，外壳保持清洁，即可长期稳定输出风速风向监测数据。

7.问：超声波风速风向仪的整机功耗是多少？

答：设备功率为0.6W，采用DC12V供电，功耗较低，适配野外太阳能供电或者直流电源供电方案，适合长时间不间断户外作业，不会造成过大供电负荷。

8.问：超声波风速风向仪的市场售价是多少？是否支持功能选配？

答：产品价格为2800元。除基础风速风向测量功能外，可按需选配232、USB、以太网以及无线传输模块，实现不同的数据传输方式，适配不同项目系统对接要求。
