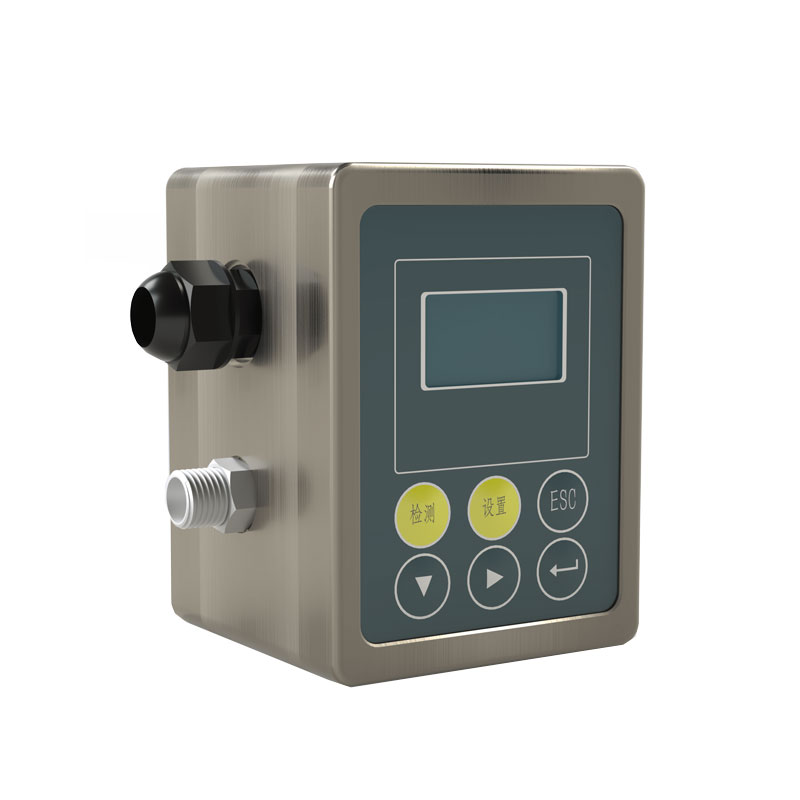

产品型号:WJ-4
产品价格:14000元
产品品牌:风途
一、油液清洁度传感器产品简介
油液清洁度传感器又称在线油液清洁度检测仪,油液清洁度传感器采用光阻法,快速精准检测油液污染度,输出颗粒计数与污染度等级,用于石化等领域的实验室或现场油液监测。油液清洁度传感器WJ-4是用于监测被测油样中颗粒的大小、数量分布及对应的污染度等级的传感器,具有检测速度快、抗干扰性强、精度高、重复性好等优点,高精密传感器保证高分辨率和准确性。
二、油液清洁度传感器应用领域
液压油站、齿轮箱、柴油机、透平机、空压机等设备。
三、油液清洁度传感器适用油品
工业润滑油:液压油、齿轮油、透平油、变压器油。
发动机油:柴机油、航空发动机油。
轻质燃料:汽油、煤油、航空燃油。
四、油液清洁度传感器测量原理
油液清洁度传感器采用ISO4402/ISO11171规定的遮光法(Light Extinction)(又可称为消光法或光阻法)原理进行油液污染度检测。
平行光束垂直穿过截面积为A的样品流通室,照射到光电接收器上,当液流中没有颗粒时,电路输出为E的电压;当液流中有一个投影面积为a的颗粒通过样品流通室时,阻挡了平行光束,使透射光衰减,此时在电路上输出一个幅度为E。的负脉冲:E。=-(a/A)×E。
若颗粒为球形,或以等效直径d描述该颗粒,且E等于10v,则E。=-7.854×d/A即颗粒的投影面积和脉冲电压幅值呈线性关系。
五、油液清洁度传感器技术参数
| 测量指标 | |||||||
| 检测范围 | 1~100μm | 4~70μm | |||||
| 测量通道 | 1µm、2µm、5µm、10µm、15µm、25µm、50µm、100µm | ||||||
| 4µm(c)、4.6µm(c)、6µm(c)、10µm(c)、14µm(c)、21µm(c)、38µm(c)、70µm(c) | |||||||
| 检测流速 | 10~300mL/min推荐使用25mL/min | ||||||
| 检测周期 | 5~60S(5S/档) | ||||||
| 测量重复性 | RSD<5% | ||||||
| 测量精度 | 颗粒数±20%(或±1个污染度等级) | ||||||
| 内置等级标准 | NAS1638、ISO4406、GJB420A、GJB420B | ||||||
| 电气参数 | |||||||
| 数字信号输出 | RS485 MODBUS RTU/ASCII码 | ||||||
| 工作电压 | DC24V±10% | ||||||
| 工作电流 | <200mA | ||||||
| 光源类型 | 半导体激光器 | ||||||
| 温度参数 | |||||||
| 工作温度 | 流体温度 | 存储温度 | |||||
| -20~60℃ | -20~125℃ | -40~85℃ | |||||
| 结构参数 | |||||||
| 进出油接口 | 防护等级 | 尺寸 | |||||
| G1/8-Φ6配外径6mm的低压卡套软管 | IP65 | 101mm*148mm*71mm | |||||
| 其他参数 | |||||||
| 允许油压 | 传感器重量 | ||||||
| ≤2MPa,2~40MPa(配减压阀) | 165g | ||||||
| 通讯协议-线缆 | |||||||
| 红色 | 黑色 | 棕色 | 蓝色 | —— | |||
| DC24V+ | DC24V-(GND) | RS485A/+ | RS485B/- | —— | |||
油液清洁度传感器一句话卖点:
油液清洁度传感器是一款基于遮光法原理的在线油液颗粒污染监测设备,可实时检测油液中颗粒粒径、数量分布与污染度等级,解决液压、润滑系统因固体颗粒污染导致的磨损、阀组卡滞和突发停机问题。
油液清洁度传感器常见问题解答:
Q1:油液清洁度传感器采用什么检测原理?
采用ISO4402/ISO11171规定的遮光法(光阻法):平行激光穿透油样流通室,颗粒通过时遮挡光束产生负脉冲,按投影面积与脉冲幅值线性关系换算等效粒径与数量,数据具备国际通用性。
Q2:油液清洁度传感器可监测哪些参数和污染等级标准?
监测油液中1~100μm颗粒的数量与尺寸分布,输出NAS1638、ISO4406、GJB420A/B等标准污染度等级。检测重复性RSD<5%,颗粒计数精度±20%或±1个清洁度等级。
Q3:油液清洁度传感器适用于哪些设备和油品?
适配液压油站、齿轮箱、柴油机、透平机、空压机等。覆盖液压油/齿轮油/透平油/变压器油等工业润滑油、柴机油与航发油、以及汽油/煤油/航煤等轻质燃料。
Q4:油液清洁度传感器相比实验室取样检测有什么优势?
免取样送检、可在线连续运行,5~60秒出数,RS485(MODBUS)直连PLC/上位机,适合产线或机旁长期挂接,把事后化验变成实时趋势预警,缩短污染发现周期。
Q5:油液清洁度传感器参考价格是多少?是否含配套?
公开渠道参考单价约14000元/台(本体)。该价为传感器单机报价,不含减压阀、采样管路、显示终端或第三方标定服务,批量及定制配置需按工况单独核算。
Q6:油液清洁度传感器如何安装与供电?
DC24V±10%供电,电流<200mA;进出油口G1/8-Φ6低压软管接头,建议流量25mL/min(范围10~300mL/min)。≤2MPa直连,高压油路配减压阀。IP65防护,重165g。
Q7:油液清洁度传感器典型应用案例与收益?
多用于液压站回油管、齿轮箱润滑油路在线点检。客户依实时清洁度安排滤油与换油,而非固定周期保养,可降低非计划停机、减少过度换油、延长滤芯与摩擦副寿命。
Q8:油液清洁度传感器使用有哪些限制和注意事项?
流体温度-20~125℃、存贮-40~85℃;油中含大量气泡、游离水或未除气会干扰光路;管路需排净空气并避开泵口高压脉动区;定期冲洗流通室,避免磨粒堆积影响光窗透过率。
