产品型号:FV3
产品价格:7000元
产品品牌:风途

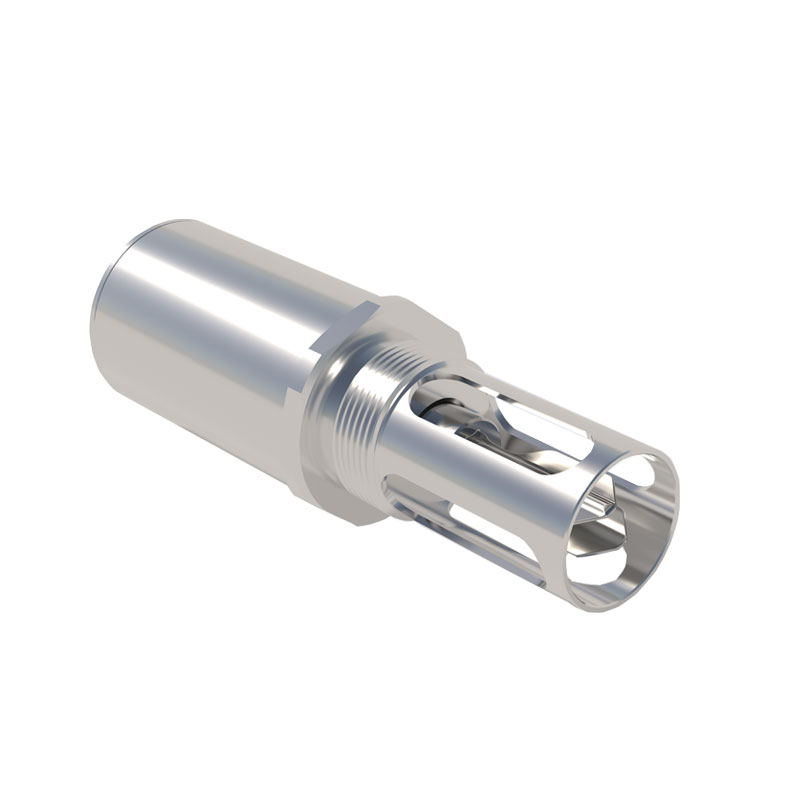

一、油液密度传感器产品简介
油液密度传感器又称油液在线粘度密度传感器,油液密度传感器实时监测密度、粘度和温度,提高润滑油及设备健康状态,适配高速流动工况,粘度抗干扰性优。FV3油液密度传感器采用压电谐振MEMS核心元件,集成高精度信号采集、处理单元及智能算法,可实时同步测量液体的温度、动力粘度和密度。
应用领域:液压油站、齿轮箱、柴油机、透平机、空压机等设备。
二、油液密度传感器适用油品
工业润滑油:液压油、齿轮油、透平油、变压器油。
发动机油:柴机油、航空发动机油。
轻质燃料:汽油、煤油、航空燃油。
三、油液密度传感器测量原理
FV3油液密度传感器基于压电谐振原理工作。其核心振子在电子单元驱动下维持谐振,通过精密测量谐振频率、相位或振幅等特征参数的变化,直接计算出介质的粘度、密度与温度信息。
其振动周期T与液体密度相关:ρ=K0+K1*T+K2*T2(K0/K1/K2为仪器校准参数)
其振动品质因数Q与粘度相关:η=C0+C1*Q+C2*Q2(C0/C1/C2为仪器校准参数)
运动粘度亦可以根据以下公式换算:µ=η/ρ(µ-运动粘度mm2/s=cSt,η-动力粘度mPa.s=mPa·s,ρ-密度g/cm³)
四、油液密度传感器技术参数
| 测量指标 | 量程 | 分辨率 | 测量精度 | |||
| 温度 | -20~125℃ | 0.1℃ | ±0.3℃(25℃) | |||
| 动力粘度 | 1~400cP | 0.1cP | ±3% | |||
| 0~1000cP | ||||||
| 密度 | 600~1250kg/m3 | 0.1kg/m3 | ±3% | |||
| 注:出厂默认按68#液压油标定。(可定制化标定油品) | ||||||
| 电气参数 | ||||||
| 数字信号输出 | RS485 MODBUS RTU(默认) | |||||
| 模拟电流输出 | 4~20mA(选配) | |||||
| 工作电压 | DC12~32V(RS485) | DC20~32V(4~20mA) | ||||
| 工作电流 | <20mA(RS485输出) | <40mA(4~20mA输出) | ||||
| 电气接口 | M8*1,6芯航插 | |||||
| 连接电缆 | 6(芯)*2米(标配),26AWG | |||||
| 刷新时间 | 1次/S(开机<30S) | |||||
| 遵循标准 | EN61326-1 | |||||
| EN61326-2-3 | ||||||
| ICES-003 B级 | ||||||
| 温度参数 | ||||||
| 工作温度 | 流体温度 | 存储温度 | ||||
| -30~70℃ | -20~125℃ | -40~85℃ | ||||
| 结构参数 | ||||||
| 机械接口 | 结构尺寸 | 探头材质 | 防护等级 | |||
| 法兰(见产品结构图) | Φ32*56.6mm | 316不锈钢 | IP65 | |||
| 其他参数 | ||||||
| 探头允许压力 | 探头允许流速 | 传感器重量 | ||||
| ≤2MPa | ≤3m/s | 150g | ||||
| 通讯协议-线缆 | ||||||
| 红色 | 白色 | 黑色 | 绿色 | 棕色 | 蓝色 | |
| DC24V+ | RS485+/A | GND | RS485-/B | 4~20mA ch1 | 4~20mA ch2 | |
油液密度传感器一句话卖点:
油液密度传感器是一款基于压电谐振MEMS技术的在线油液监测设备,可实时同步测量密度、动力粘度与温度,解决液压油站、齿轮箱、柴油机等设备因油液劣化导致的磨损加剧与突发停机问题。
油液密度传感器常见问题解答:
1.油液密度传感器的测量原理是什么?
基于压电谐振原理,核心振子在电子单元驱动下维持谐振,通过测量谐振频率、相位或振幅变化解算介质参数。密度由振动周期T拟合计算(ρ=K0+K1·T+K2·T²),粘度由品质因数Q拟合(η=C0+C1·Q+C2·Q²),同步输出温度,无需取样化验。
2.油液密度传感器可测哪些油品?
覆盖工业润滑油(液压油、齿轮油、透平油、变压器油)、发动机油(柴机油、航空发动机油)及轻质燃料(汽油、煤油、航空燃油)。出厂默认按68#液压油标定,也支持按客户指定油品做定制化标定,适配不同工况的粘度密度区间。
3.油液密度传感器的技术参数与测量精度是多少?
温度量程-20~125℃、精度±0.3℃;动力粘度1~400cP(可扩至1000cP)、精度±3%;密度600~1250kg/m³、精度±3%。分辨率均为0.1级。刷新1次/秒,开机冷启动小于30秒,流体温度上限125℃,存储-40~85℃。
4.油液密度传感器适用于哪些设备与行业场景?
主要装于液压油站、齿轮箱、柴油机、透平机、空压机等旋转与液压设备,用于风电、矿山、船舶、电力、工程机械的润滑油在线健康监控。通过趋势变化提前发现油液乳化、氧化、污染,支撑按质换油与预测性维护。
5.油液密度传感器的接口、信号输出与供电怎么接?
默认RS485MODBUSRTU数字输出,选配4~20mA模拟量。工作电压DC12~32V(RS485)或DC20~32V(4~20mA),电流<20mA/<40mA。电气接口M8×1六芯航插,标配2米六芯26AWG线缆,红白黑绿棕蓝对应电源与AB通信通道。
6.油液密度传感器的安装方式与结构防护规格?
探头Φ32×56.6mm,316不锈钢壳体,法兰安装,防护等级IP65。允许介质压力≤2MPa,流速≤3m/s,重量150g。安装时避开死区与气泡聚集点,探头部浸入流动油液即可,不需旁路采样,兼容油箱侧壁或管路三通布置。
7.油液密度传感器相比实验室化验有什么优势?
在线连续测量,1秒刷新,免取样、免试剂、无人值守;压电谐振抗气泡与短程扰动优于常规振动式探头。相较送检化验省去停机取样与等待报告时间,靠密度+粘度+温度三参数联合漂移判断劣化,更适配高速流动与变工况设备。
8.油液密度传感器的定价与采购配置怎么选?
页面标价7000元/台,为基础RS485版本。选配项含4~20mA输出、定制油品标定、加长线缆、非标法兰。批量项目按台数与标定复杂度报方案价。常规货期按配置确认,订货时注明介质名称、工作温度段与输出信号类型即可。
