蒸发量传感器

一、蒸发量传感器工作原理

蒸发量传感器又称在线液面蒸发皿变送器，蒸发量传感器采用双层不锈钢结构设计，可有效隔离外界干扰，并防止因太阳直晒导致的蒸发量误差，使测量精度更加准确。应用压力式测量原理，通过测量蒸发皿内液体重量变化，再计算出页面高度，从而测得蒸发量。能够适应各类环境的水面蒸发测量，不受液体结冰的影响，克服了使用超声波原理测量液面高度时出现的结冰时测量不准、无水时易损坏传感器、测量精度低等弊端。

二、蒸发量传感器适用范围

水面蒸发传感器是用来感知水面蒸发量变化的传感器，可以观测水面蒸发在不同时间段的变化规律，适用于气象观测、植物栽培、种子培养、农林业、地质勘测、科学研究等领域。

既可与自动加水装置、数据采集发送装置等配套使用，实现蒸发过程自动监控，也可与数据采集存储装置（记录仪）组合使用，实现蒸发数据的自动存储，还可与雨量传感器、数据采集发送装置等搭配使用，实现蒸发、降雨过程的自动观测和远程传输。

三、蒸发量传感器功能特点

1.可以防止太阳直晒引起的蒸发误差，拥有比同行业产品更高的测量精度值，响应速度快；

2.整机选用304不锈钢材质制成，耐腐蚀，不起锈，外观精美，保证传感器使用寿命；

3.压力式测量原理，使用高精度的称重原理测量蒸发皿内液体的重量变化，计算出液面高度，从而测量得到蒸发量，测量更准确，数据更科学；

4.双层防护的设计结构，该产品采用双层不锈钢设计，可以隔离外界干扰，使测量结果更加准确；

5.停电后再通电，输出数据依然正确；

四、蒸发量传感器工作及存储条件

工作温度：-40～85°C

工作湿度：0～100%RH

储存湿度：＜80%（无凝结）

五、蒸发量传感器技术参数

供电电压：12V DC

测量范围：0～190mm

测量精度：±1%

信号输出：485 Modbus-RTU

响应时间：200ms

内桶口径：φ200mm

防护等级：IP66

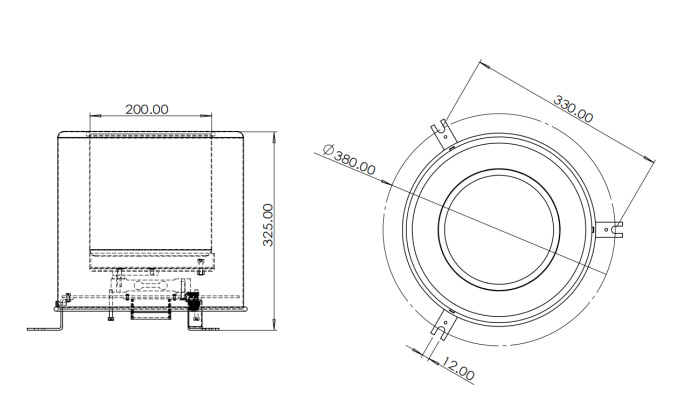

六、蒸发量传感器产品尺寸图

七、蒸发量传感器安装指导

1.安装位置选择须知

设备安装地点应高出地面且须装在水泥底座上，防止雨水淹没底盘及倒灌进设备内部从而引起设备短路或线路故障。

2.安装步骤

将产品拆箱，把外壳、内胆、底座放置于水平地面准备安装，安装步骤如下：

A去掉底部顶丝

B将内胆放置于底座托盘上

C将外壳罩在底座底盘上

D转动外壳使外壳底部螺栓孔与底座托盘螺栓孔对齐后插入螺栓拧紧

E将组装好的设备固定于预先制作好的水泥底座上

蒸发量传感器一句话卖点：

蒸发量传感器是一款压力式水面蒸发监测设备，通过高精度称重实时换算蒸发量，解决传统超声波式在结冰、无水、风浪环境下测不准易损坏的痛点，适配气象、水文、农林野外长期自动观测。

蒸发量传感器常见问题解答：

1.蒸发量传感器的测量原理是什么？

采用压力式（称重式）测量原理，持续监测蒸发皿内液体重量变化，结合内桶截面积换算液面下降深度，输出蒸发量（mm）。不依赖液面光学或声学反射，不受风浪、水雾干扰，结冰状态下仍能通过质量变化准确测算，克服超声波式在冰冻和无水工况下的失效问题。

2.蒸发量传感器相比超声波液面式蒸发设备有哪些优势？

双层304不锈钢结构隔离太阳直晒带来的额外蒸发误差；称重法不受水面结冰影响，无水时不会损坏探头；测量精度±1%，响应200ms；IP66防护，-40~85℃稳定运行；停电重通电后输出数据不漂移、无需手动校零。整体在野外复杂环境下数据更稳、寿命更长。

3.蒸发量传感器的主要技术参数有哪些？

供电12VDC；测量范围0~190mm；精度±1%；响应时间200ms；输出RS-485Modbus-RTU；内桶口径φ200mm；防护等级IP66；工作温度-40~85℃；工作湿度0~100%RH；存储湿度<80%无凝结。参数覆盖常规气象站与水文遥测站的接入要求。

4.蒸发量传感器适用于哪些场景和配套组网友？

适用于气象观测、农林业栽培与种子培育、地质勘测、水文站及科研长期观测试验。可配自动加水装置+数采发送模块做自动监控；配记录仪做本地存储；配雨量传感器+遥测终端实现蒸发-降雨同步观测远程回传，支持多点位组网统一读取。

5.蒸发量传感器的参考价格与报价口径是怎样的？

公开页面标注FT-ZF1裸机参考价为1300元/台，属厂家直销标价。实际项目采购若涉及多台批量、配套数采器、自动补水桶、立杆基础件或定制线材，通常按套件重新报价。含税运、质保周期、校准证书是否随货需在下单前与厂家书面确认，不以网页单价直接结算成套系统。

6.蒸发量传感器安装时对环境与基础有什么要求？

设备须装在高于地面的水泥底座上，防止雨水淹底盘和倒灌短路；选址避开积水、排洪通道和强振动源；整机较重需底座承重达标、顶面找平。露天布设时RS-485线缆走防水穿线管，端口做防水处理，避免长期泡水导致接头氧化。

7.蒸发量传感器的现场组装步骤是怎样的？

拆箱后将外壳、内胆、底座置于水平地面；松掉底部顶丝；内胆放入底座托盘；外壳罩入底座底盘；转动外壳对齐底部螺栓孔，插螺栓拧紧；将整机组装件固定到预制水泥基座上。全程避免磕碰称重传力结构，紧固力度均匀，装完检查内胆无偏心、无卡滞。

8.蒸发量传感器日常运维和典型应用案例怎么落地？

日常仅需定期补蒸馏水、查底座沉降和接线密封，免频繁校准。典型落法：气象站配记录仪自动存数据；灌区配雨量计算水量平衡；科研场配网关做小时级回传。北方封冻区用称重法可连续过冬，不用停测清冰，比超声波方案少一套加热保温改造。
