溶解氧传感器

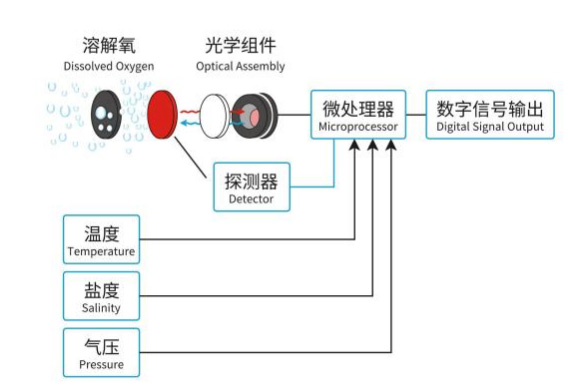

一．溶解氧传感器工作原理

溶解氧传感器对水中溶解氧饱和度、浓度进行实现监测，膜头采用荧光法测量原理，不消耗氧，无需电解液，从而在更长的时间内提供更稳定、更准确的测量结果。荧光法溶解氧传感器是基于物理学中特定物质对激发荧光的猝灭原理设计而成。当激发光照射在荧光膜头表面的荧光物质上，荧光物质受到激发，发出荧光，荧光的熄灭时间受荧光膜头表面氧分子浓度的影响。可以通过检测荧光的发光寿命，从而计算出氧分子的浓度，经过温度、气压以及盐度补偿输出最终值。

二．溶解氧传感器技术参数

三．溶解氧传感器尺寸/安装

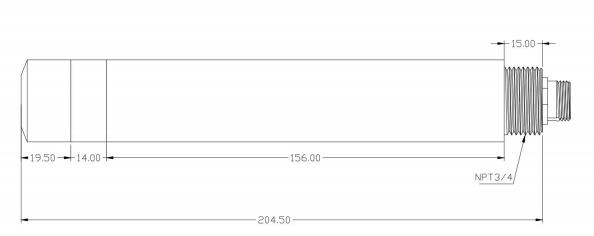

1.溶解氧传感器尺寸图

2.溶解氧传感器接线图

线缆为4芯屏蔽线：

红色线—电源线

蓝色线—地线(GND)绿色线—485B

黄色线—485A

生产批次不同，线缆颜色略有差异，具体参照线缆丝印。

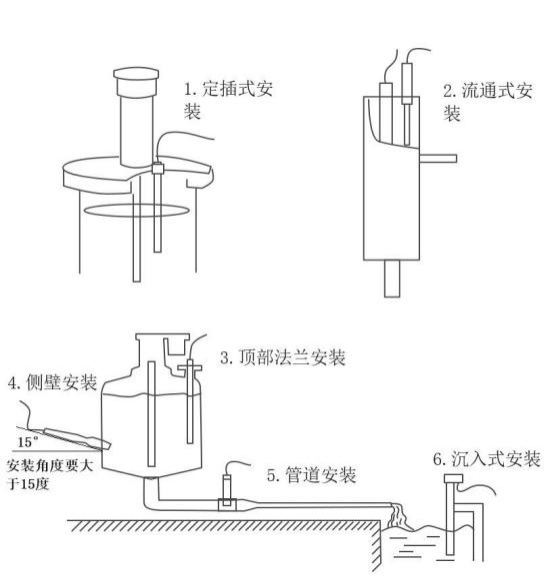

3.溶解氧传感器安装

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失,接线处应做防水处理。

四．溶解氧传感器维护和保养

1)传感器外表面：用清水冲洗传感器的外表面，如果仍有污垢残留，请用湿润的软布进行擦拭，对于一些顽固的污垢，可以在水中加入一些家用洗涤液来清洗。

2)荧光膜头表面：如果荧光膜头表面存在污垢，请用清水冲洗或用软布轻轻擦拭。清洁时注意力度避免造成测量区域划伤而影响测量精度。

3)测量值过高、过低需清洗萤光膜头并在测量时搅动膜头，防止膜头表面被外物附着。

五．溶解氧传感器传感器校准

5.1零点校准

将95mL的水加入5g亚硫酸钠并搅拌均匀，将传感器放入该溶液中，待3分钟数值稳定后，按照通信指令进行零点校准。

5.2斜率校准

将传感器放在空气饱和水中，待3分钟左右数值稳定后进行斜率校准，按照通信指令进行零点校准。

5.3注意事项

避免荧光膜的内表面被阳光或强光照射不要用手及尖锐物体触摸荧光膜

在使用时避免荧光膜表面附着气泡

溶解氧传感器一句话卖点：

溶解氧传感器是荧光寿命法水质检测探头，可实时监测水体溶解氧浓度与饱和度，解决传统溶氧传感器需频繁更换电解液、测量数据易漂移的问题。

溶解氧传感器常见问题解答：

1.问：溶解氧传感器的核心工作原理是什么？

答：采用荧光寿命猝灭原理，不消耗氧气，无需电解液。激发光照射荧光膜产生荧光，氧分子会改变荧光熄灭时间，设备检测荧光寿命计算氧浓度，同时完成温度、气压、盐度补偿输出测量结果。

2.问：溶解氧传感器主要技术参数有哪些？

答：量程0‑20mg/L，分辨率0.01mg/L，精度±2%；支持RS‑485Modbus‑RTU、4‑20mA输出；DC12‑24V供电，防护等级IP68；工作温度0‑50℃，存储温度‑5～+65℃，标配5米线缆，采用两点校准方式。

3.问：溶解氧传感器可以应用在哪些场景？

答：适用于水产养殖、河道湖泊地表水监测、污水处理、工业水体等场景，可浸入水体实现长期在线监测，实时获取水中溶解氧数据，为水质管控、养殖增氧调控提供数据支撑。

4.问：溶解氧传感器支持哪些安装方式，接线有什么注意事项？

答：支持定插式、流通式、法兰、侧壁、管道、沉入式多种安装，采用3/4NPT螺纹。线缆为4芯屏蔽线，通电前核对接线，接线位置做好防水，批次不同线缆颜色以线缆丝印标识为准。

5.问：溶解氧传感器如何完成两点校准操作？

答：零点校准：配置亚硫酸钠零氧溶液，放入传感器等待3分钟数值稳定，通过通信指令执行零点校准；斜率校准：将传感器置于空气饱和水中，等待数值稳定，执行斜率校准，校准时保护荧光膜不受强光直射。

6.问：溶解氧传感器日常该如何维护保养？

答：传感器外壳可用清水冲洗，顽固污垢搭配家用洗涤液擦拭；荧光膜头用清水或软布轻擦，禁止划伤膜面。测量异常优先清洁膜头，使用时避免膜头表面附着气泡，不要用手触碰荧光膜。

7.问：溶解氧传感器测量数值偏高或偏低是什么原因？

答：大多是荧光膜头附着污垢、表面残留气泡导致，可清洁膜头，测量时搅动水体。另外荧光膜划伤损坏、未正确校准、强光直射荧光膜，也会造成读数偏差，处理后重新校准即可。

8.问：溶解氧传感器产品价格以及使用环境限制是什么？

答：产品价格2000元，工作环境温度0‑50℃，承受压力小于0.3MPa；存储温度‑5~+65℃。使用过程中避免强光直射荧光膜内部，防止膜头加速老化，不适合强有机溶剂环境长期使用。
