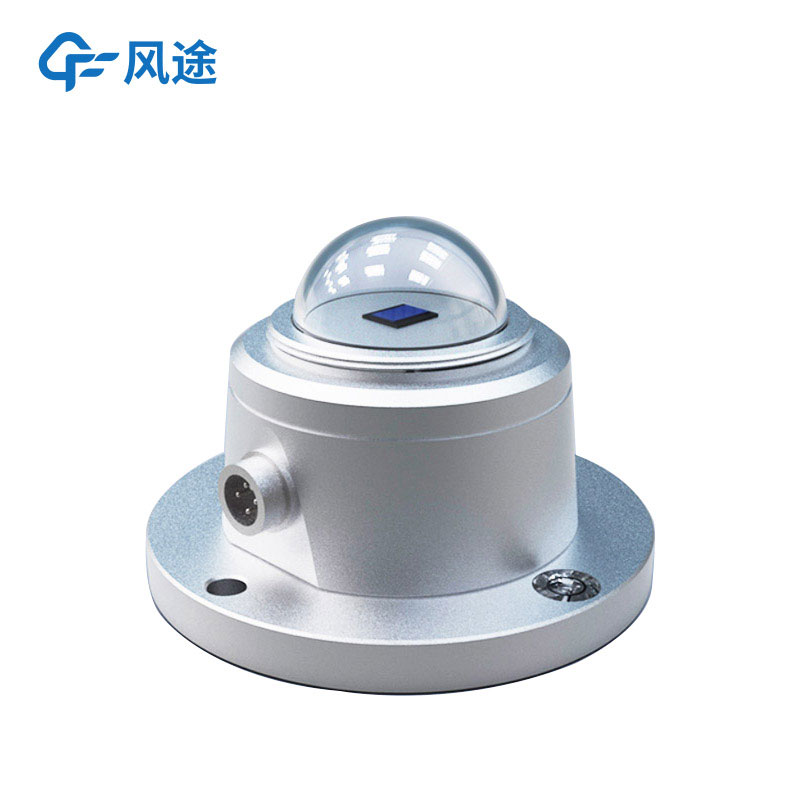

光电总辐射传感器

光电总辐射传感器又称光电式太阳总辐射传感器，光电总辐射传感器采用光电原理，可用来测量太阳光下的总辐射值，本产品广泛应用于气象、能源、农业、建筑等领域。

一、光电总辐射传感器技术指标

供电：DC12V

功耗：0.036W

工作环境：-20~65℃

通信接口：RS485

工作电流：3mA@DC12V

最短数据间隔：0.5S

二、光电总辐射传感器参数

测量要素：辐照度

测量范围：0-2000W/m²

分辨率：1W/m²

响应时间：≤10S

精度：＜±3%

年稳定性：≤±3%

零点漂移：≤6 W/m²

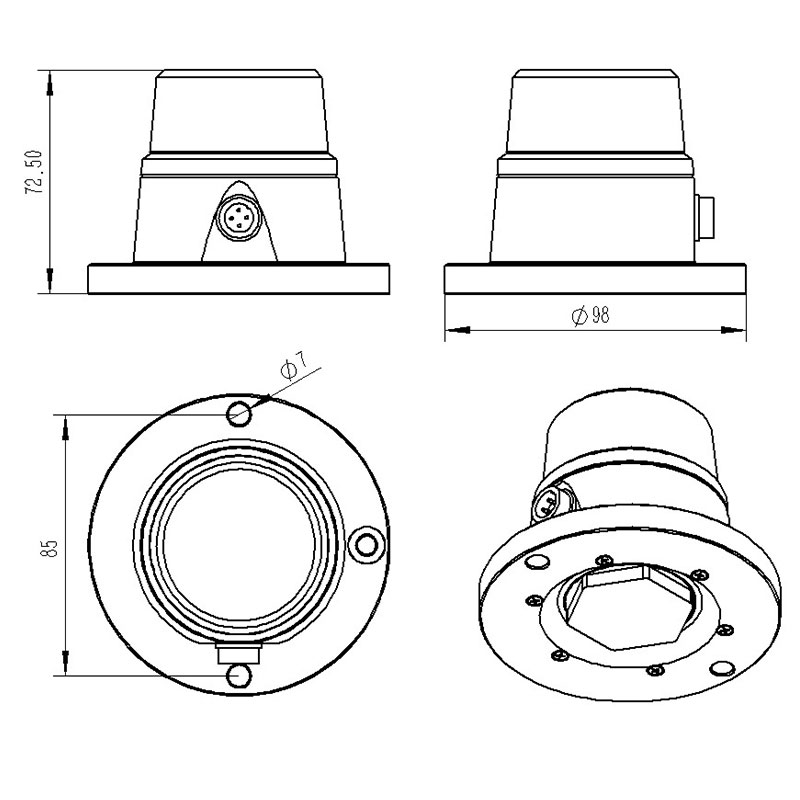

三、光电总辐射传感器产品尺寸图

光电总辐射传感器一句话卖点：

光电总辐射传感器是一款基于光电原理、通过RS485实时输出0–2000W/m²辐照度数据的太阳总辐射监测设备，解决光伏、气象、农业等户外场景太阳辐射能量测不准、难联网、不便长期值守的监测问题。

光电总辐射传感器常见问题解答：

1.光电总辐射传感器的测量原理与核心构件是什么？

设备采用硅光电二极管感光方案，太阳辐射照射高精度感光元件后，光子能量转为与辐照度成正比的电流信号，经放大与数字化处理后输出。感应件外设高透防尘玻璃罩，做防沾灰处理，底部可置干燥剂防罩内结雾，保障户外长期测量稳定性。

2.光电总辐射传感器的电气参数与通信方式如何配置？

标准供电DC12V，功耗0.036W，工作电流3mA；通信为RS485接口，支持Modbus-RTU协议，最短数据间隔0.5秒。多台组网时可挂同一485总线，需避免地址冲突，通过配置工具修改设备ID与波特率后接入数采或PLC。

3.光电总辐射传感器的量程、精度与长期稳定性指标是多少？

测量要素为辐照度，量程0–2000W/m²，分辨率1W/m²，响应时间≤10秒，标称精度＜±3%，年稳定性≤±3%，零点漂移≤6W/m²，工作环境-20~65℃。属光电型入门至基本型档次，适配趋势监测与非结算类评估。

4.光电总辐射传感器主要适配哪些行业应用场景？

用于光伏电站辐照监测与发电量校核、气象站太阳总辐射采集、农田光资源评估与作物模型校验、建筑采光能耗分析、城市热岛与大气污染辐射研究、材料老化光照试验。可单节点挂气象站，也可区域组网做长序列资源普查。

5.光电总辐射传感器的安装位置与水平要求有哪些？

选四周空旷、感应面上方无树木与建筑遮挡的场地，用M6螺丝穿安装孔固定到底座或支架，借水平泡与调节手轮调平使感光穹顶正对天顶。线缆接头朝下防水，装完摘保护盖，轻擦罩面浮尘，忌划伤镀膜与反光面入射。

6.光电总辐射传感器的接线定义与防错事项是什么？

485型线序通常为红接电源正、黑接电源负、绿接485-A、黄接485-B。A/B不可反接，总线多设备地址不可重复；上电前查线序与绝缘，USB转485单机调试后再并总线，避免共地环路与长距离无终端电阻导致的通信丢包。

7.光电总辐射传感器相比热电堆总辐射表的优劣势在哪？

优势是成本低、响应快、功耗极小、数字输出易接入物联网；短板是硅光器件光谱响应约0.4–1.1μm，与标准太阳光谱存在失配，晨昏低仰角与多云天误差偏大，长期积尘漂移需周期核查。科研计量选热电堆，工程趋势监测选此类更划算。

8.光电总辐射传感器的校准周期与日常维护怎么做？

户外连续运行建议每年送检或用参考表现场比对一次，使用超两年按厂家流程重标灵敏度。日常每月清罩面浮尘，查干燥剂变色情况（橙变深即烘干更换），雨雹前加盖、雨后即揭；盐雾或高紫外区加装防护杆与遮雨檐延长光学寿命。

9.光电总辐射传感器页面标注800元，这个价格包含什么？

页面标价800元为单台传感器裸机参考价，含主体与出厂合格检定。不含安装支架、RS485线缆、USB转485调试器、数采机箱与定制线长；批量采购、非标线材或项目联调按配置另算，以书面报价单与合同配置清单为准。

10.光电总辐射传感器是否支持光伏电站性能比核算？

可采集GHI水平总辐照度作运维趋势基线，但光电型精度不满足A级资产审计与PR争议结算。双面组件需补PoA斜面与背面反射通道，大型地面站建议增配ISO9060B级以上热电堆表，本设备定位于场站粗粒度监测与区域资源普查。

11.光电总辐射传感器有无典型落地案例可参考？

厂家公开资料列示气象观测、环境监测、太阳能资源评估等方向应用，未披露具名工程清单。采购方可要求提供同场景已运行站点清单、数据曲线样本与质保条款，结合本地辐照条件做试点部署后再扩点，降低选型返工风险。

12.光电总辐射传感器的防护与恶劣气候适应性如何？

复合外壳加防水接头设计，工作温度-20~65℃，感光罩防灰防露。忌长期浸泡与积雪压覆，高湿多霜区建议加防凝露檐与加热除湿套件；雷电多发场站配RS485防雷模块与单点接地，沿海项目定期冲盐尘，避免余弦响应劣化。
