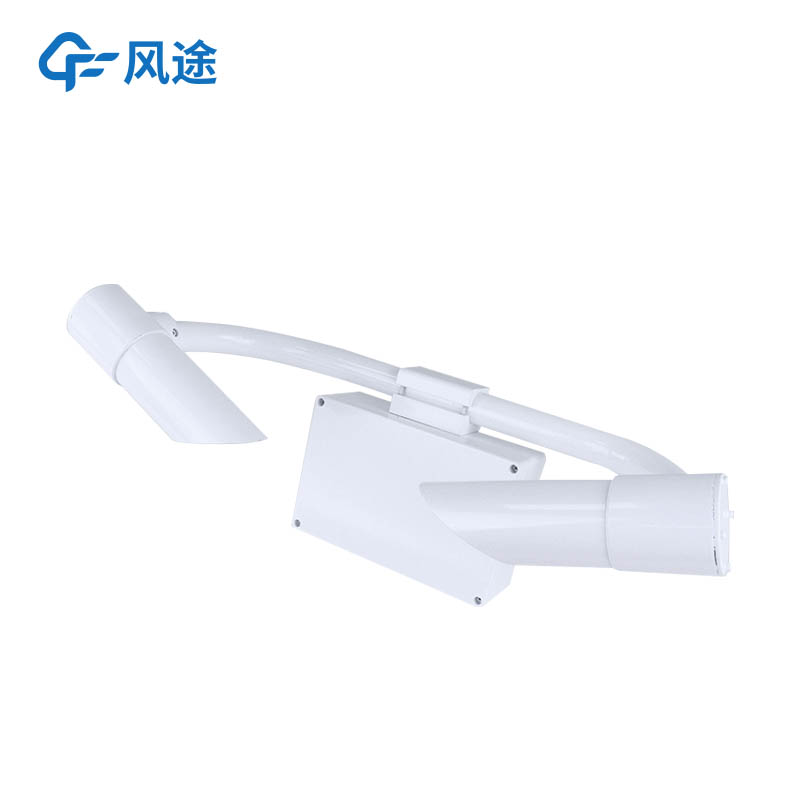

20KM能见度传感器

一、20KM能见度传感器产品简介

20KM能见度传感器又称20KM铸铝款能见度传感器，20KM能见度传感器可测量高达20000米的能见度，非常适合高速公路、高速公路或桥梁上的道路交通应用。N20型20KM能见度传感器采用前向散射法测量空气总消光系数，进而计算当前能见度，广泛用于道路交通、气象等行业。

二、20KM能见度传感器技术特点

1.仪器外壳为高质量铝材料，阳极氧化后进行喷漆处理，整机防水、防尘、防碰撞性能优异；

2.仪器发射、接收镜头向下设计，极大降低太阳光等杂光干扰；

3.天气现象识别，可识别雾、雨、雪、混合降水、晴等天气现象，识别率高；

4.内置看门狗电路，保证长时间户外运行可靠、稳定；

5.仪器通信、电源接口均含防雷设计，极大限度降低雷击、静电损害；

6.12~24V宽压供电，总功率约1W，功耗极低，可使用太阳能板、蓄电池等长期供电；

7.数字接口使用RS485或RS232，标准MODBUS协议，无需进行协议适配；

8.仪器可输出15s、1min、10min能见度值，无需配置即可直接读取，使用更加灵活。

三、20KM能见度传感器执行标准

QX/T 536-2020前向散射式能见度仪测试方法

四、20KM能见度传感器技术指标

五、20KM能见度传感器安装说明

1. 安装位置

能见度仪的安装位置需要选择在开阔、平坦、无遮挡的地面上，远离建筑物、树木、灌木、高峰等物体。这样可以确保仪器观测范围不受遮挡，数据更加准确。

应避免不必要的光学干扰，能见度仪的接收器应背对强光源（如太阳光）进行安装，发射器与接收器应位于南北方向。

2.安装高度

能见度仪安装高度应大于 1.5m 且小于 3m，安装高度超过 3m 应进行对应高度的校准。

3.安装步骤

3.1安装前用户应准备立柱，使用仪器自带的卡箍安装到立柱上。

3.2将仪器托举到合适位置，使用卡箍后的螺栓对能见度仪进行安装固定，安装时应保证接收器与发射器开口向下，否则应重新安装。

20KM能见度传感器一句话卖点：

20KM能见度传感器是一款基于前向散射法测量空气消光系数、输出最高20公里能见度与天气现象识别的户外监测设备，解决高速公路、桥梁及气象观测场景中远距离能见度数据缺失、恶劣天气难预警的问题。

20KM能见度传感器常见问题解答：

Q1：20KM能见度传感器的测量原理是什么？

A：采用前向散射式测量方法，通过发射端发光、接收端捕获空气悬浮颗粒物散射信号，计算总消光系数后反演能见度值，符合QX/T536-2020前向散射式能见度仪测试方法，量程覆盖20km，分段误差控制在±2%~±10%以内。

Q2：20KM能见度传感器适用于哪些应用场景？

A：主要面向道路交通与气象行业，适用于高速公路、桥梁、隧道口、气象观测站、机场场区等开阔场地。可连续输出15秒、1分钟、10分钟能见度值，并识别雾、雨、雪、混合降水及晴天状态，支撑低能见度预警与路况发布。

Q3：20KM能见度传感器的功耗和供电方式如何？

A：整机功耗约1W，支持12~24V宽压直流供电，可使用市电适配器、太阳能板搭配蓄电池等方式长期户外运行。低功耗设计适合无市电覆盖的路边杆件或偏远气象点部署，降低线缆与运维成本。

Q4：20KM能见度传感器的数据接口和协议是什么？

A：标配RS485或RS232数字接口，跑标准MODBUS协议，无需私有协议适配。上位机、PLC或气象采集器直接按寄存器读取能见度、天气现象字段即可，出厂无需复杂配置就能取数。

Q5：20KM能见度传感器安装时有哪些位置和朝向要求？

A：选开阔平坦无遮挡地面，远离建筑、树木、土坡；接收器背对强光源（如太阳），发射与接收组件走南北向。安装高度大于1.5m且小于3m，超3m需做对应高度校准，镜头必须向下，用自带卡箍固定到立柱。

Q6：20KM能见度传感器的防护和可靠性设计怎样？

A：外壳为阳极氧化铝喷漆机身，防水防尘防碰撞；通信与电源口带防雷设计，抗雷击和静电。内置看门狗电路，户外长期通电不掉线。工作温度-40~60℃、湿度0~100%RH，适应北方严冬与高湿沿海环境。

Q7：20KM能见度传感器的天气现象识别准吗？

A：可识别雾、雨、雪、混合降水、晴五类状态，标称识别率≥95%。识别结果随能见度数值一同输出，用于交通情报板、气象报文自动生成，不依赖人工目测，适合无人值守站点长期运行。

Q8：20KM能见度传感器的参考价格和交付形态？

A：页面标注参考价为20000元/台（FT-N20铸铝款）。整机含传感器本体、卡箍紧固件，尺寸约610×230×360mm、重≤10kg，到货后配立柱即可安装；批量或项目采购以厂家当期报价方案为准。
