水质在线浊度传感器

一．水质在线浊度传感器工作原理

水质在线浊度传感器内置温度变送器是一款测量溶液PH值(氢离子浓度指数、酸碱度)的设备，具有自动温度补偿功能，适合在线长期监测环境使用。水质在线浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。

二．水质在线浊度传感器技术参数

三．水质在线浊度传感器尺寸/安装

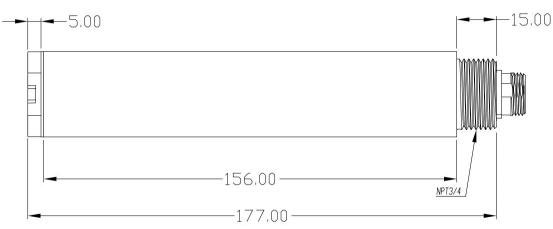

1.水质在线浊度传感器尺寸图

2.接线图

线缆为5芯屏蔽线：

红色线—电源线黑色线—地线绿色线—485A白色线—485B

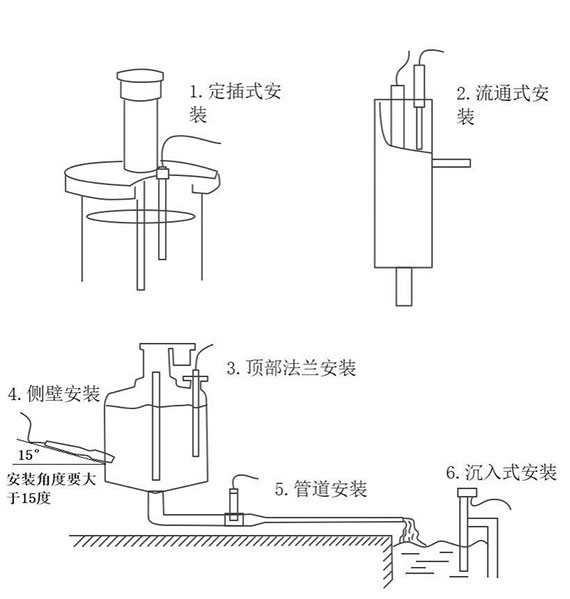

3.水质在线浊度传感器安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁，下方10CM

四．水质在线浊度传感器维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：

避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。

五．水质在线浊度传感器用户校准

传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。

5.1零点校准

将传感器放入非透明的容器中，溶液使用蒸馏水或者纯净水，保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行零点校准。

5.2斜率校准

将传感器放入非透明的容器中，溶液使用已知浊度的溶液（浊度值要大于20%量程），保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行斜率校准。

水质在线浊度传感器一句话卖点：

水质在线浊度传感器是采用90°散射光法、带自动温度补偿的浸入式水质监测设备，可输出RS‑485数字信号，解决水体浊度长期在线连续检测的数据采集需求。

水质在线浊度传感器常见问题解答：

1.问：水质在线浊度传感器的测量原理是什么？

答：该传感器采用90°角散射光法，光源照射水体后采集散射光强度，对采集数据做线性处理，搭配自动温度补偿算法运算输出浊度数值，能够满足设备长期在线监测使用，保障测量结果稳定。

2.问：水质在线浊度传感器有哪些量程规格，是否支持定制？

答：默认量程为0‑1000NTU，分辨率0.1NTU，测量精度±1%；还可定制0‑40NTU、0‑3000NTU量程，适配低浊净水、高浊污水等不同工况，可根据实际监测需求选择对应量程版本。

3.问：水质在线浊度传感器输出接口与供电参数是什么？

答：输出为RS‑485接口，支持Modbus/RTU协议；供电为DC12‑24V，功耗0.2W，标配5米5芯屏蔽线缆，可对接PLC、水质监测平台实现数据采集传输，适配多数工业监控系统。

4.问：水质在线浊度传感器安装有哪些注意事项？

答：为浸入式安装，配备3/4NPT螺纹，禁止倒置、水平安装，倾斜角度至少15°；探头测试口距离容器壁≥5cm，距离容器底部≥10cm，工作环境压力不能超过0.2MPa。

5.问：水质在线浊度传感器是否需要校准，如何完成校准操作？

答：传感器出厂已完成校准，常规工况无需用户校准。需要校准时，零点校准用蒸馏水，斜率校准选用大于量程20%的已知浊度溶液，等待30秒数值稳定后，通过通信指令完成两点校准，也可指令恢复出厂校准。

6.问：水质在线浊度传感器如何开展日常维护保养？

答：清洗可使用温水搭配适量洗涤剂清洁探头；要避免强烈震动损伤透光玻璃，禁止硬质物品刮擦光学玻璃面。存储温度‑5~+65℃，工作温度0‑50℃，做好环境防护可延长设备使用寿命。

7.问：水质在线浊度传感器防护等级与外壳材质是什么，适合什么场景？

答：防护等级IP68，外壳采用ABS材质，具备良好防水能力，可长期浸入水中使用，适用于自来水监测、工业水处理、污水等水体，实现现场浊度不间断在线监测。

8.问：水质在线浊度传感器参考价格为多少？

答：该传感器参考价格3000元，定制量程会对成交价格产生影响。设备自带RS‑485数字输出、自动温度补偿功能，可直接用于现场在线监测，无需额外配套复杂预处理装置。
