产品型号:FT-S7H
产品价格:2000元
产品品牌:风途
一、水质TDS传感器应用环境说明
水质TDS传感器又称水质TDS检测仪,水质TDS传感器是一种用于监测水体盐度的设备,适用于各种水环境,应用于地表水、排水、海洋监测等领域的水质监测。用于环境水质检测、各种高/低离子强度的水样测试,能够满足大多数工业/环境应用对在线电导率、盐度、TDS测量的要求。
信号输出:RS485(MODBUS-RTU)。
内部信号隔离技术,搞干扰性强。
良好的再现性,热稳定性,低漂移,体积小,响应速度快
安装方便,简单,3/4NPT管螺纹,便于沉入式安装或安装在管道和罐体
性能稳定,使用寿命长
IP68防水标准
24*1.218*1.5*228*22
二、水质TDS传感器技术性能和规格
1、技术参数
| 测量原理 | 接触式电极法 |
| 信号方式 | RS485(MODBUS-RTU) |
| 电导率测量范围 | 0~30000μS/cm 0-30mS/cm |
| 电导率分辨率 | 1μS/cm 0.01mS/cm |
| 盐度测量范围 | 0-10000ppm 0-30ppt |
| 盐度分辨率 | 1ppm 0.01ppt |
| TDS测量范围 | 0-10000ppm 0-30ppt |
| TDS分辨率 | 1ppm 0.01ppt |
| 测量精度 | ±1.5%;±0.1°C |
| 响应时间 | 约30s(98%静止液体) |
| 外壳材质 | ABS |
| 温度补偿 | 自动温度补偿(M1820Z) |
| 电缆长度 | 标配5米 |
| 供电电压 | 12-24VDC(0.4W@12V) |
| 测量环境 | 温度0~50℃(不结冰),<0.2MPa |
| 防水等级 | IP68 |
| 安装方式 | 浸入式安装,NPT3/4螺纹 |

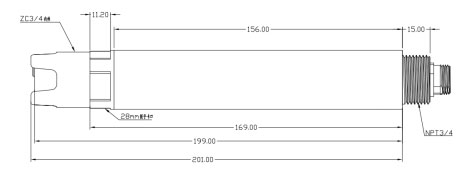

2.水质TDS传感器尺寸图

三、水质TDS传感器安装和电气连接

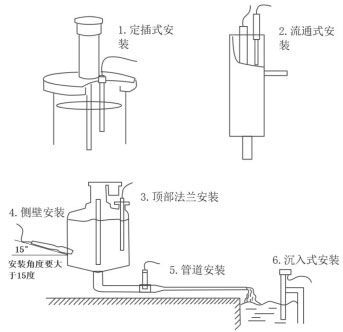

1.水质TDS传感器安装

注意:传感器安装时不能倒置或者水平安装,至少倾斜15度角以上安装。
2.电气安装
线缆为4芯屏蔽线:
红色—电源线 蓝/黑色—地线 绿色—485B黄色—485A
生产批次不同,线缆颜色略有差异,具体参照线缆丝印。
四.水质TDS传感器维护和保养
1.使用和维护
常规的电极需要进行周期性的清洗和校准,保养周期由客户根据自己的工况来决定。常规电极的清洗方法:用软毛刷清除附着物(注意避免划伤电极表面),再用蒸馏水清洗,之后进行校准操作。
水质TDS传感器一句话卖点:
水质TDS传感器是采用接触式电极法、RS485‑MODBUS‑RTU输出的IP68防水在线水质探头,可同步检测TDS、电导率、盐度,解决地表水、工业水体、海洋环境下总溶解固体在线监测难题。
水质TDS传感器常见问题解答:
1.水质TDS传感器采用什么测量原理,具备哪些核心测量参数?
该传感器采用接触式电极法测量,内置自动温度补偿,可检测TDS、电导率、盐度以及温度。TDS量程0‑10000ppm,电导率量程0‑30000μS/cm,测量精度±1.5%,能够适配高低不同离子强度的水样检测。
2.水质TDS传感器输出接口与通讯协议是什么?
产品为RS485数字输出,采用MODBUS‑RTU通讯协议,搭载内部信号隔离技术,抗干扰能力强。标配5米4芯屏蔽线缆,不同批次线缆颜色会存在差异,接线可参考线缆丝印标识,便于对接采集设备。
3.水质TDS传感器可应用在哪些场景?
适用于地表水、排水、海洋监测,可开展环境水质检测、高低离子强度水样测试,满足多数工业、环境场景在线测量需求,支持淡水、海水环境,可用于管道、罐体、沉入式水体监测作业。
4.水质TDS传感器的安装有哪些注意事项?
支持浸入式安装,配备3/4NPT管螺纹,不可倒置或水平安装,安装倾斜角度需要大于15度。工作环境温度0‑50℃,介质不可结冰,承压小于0.2MPa,防护等级IP68,可长期浸没于水中使用。
5.水质TDS传感器供电条件是什么?功耗多少?
供电电压为12‑24VDC,12V工况下功耗0.4W。使用4芯屏蔽线缆,红色为电源线,蓝/黑色为地线,绿色为485B,黄色为485A,接线时保证供电稳定,避免电压超出额定范围造成设备损坏。
6.水质TDS传感器如何开展维护保养工作?
电极需要定期清洗校准,保养周期结合实际工况确定。清洗时使用软毛刷清理电极表面附着物,注意不可划伤电极,清理完成后用蒸馏水冲洗,随后执行校准操作,以此保障测量精度,延长传感器使用寿命。
7.水质TDS传感器产品售价是多少,价格是否固定?
产品基础售价2000元,实际价格会受采购数量、配套配件、项目定制需求影响,实际采购报价需要结合项目实际工况、采购规模进行确认。
8.水质TDS传感器有哪些产品优势?
设备热稳定性好、低漂移、响应速度快,测量再现性佳;IP68防水,体积小巧,螺纹安装便捷;自带自动温度补偿,信号隔离抗干扰,可长期在线监测,适配工业与户外环境长期使用。
