土壤ph传感器

一．土壤PH传感器应用环境说明

土壤pH传感器又称土壤酸碱度传感器，土壤pH传感器可以直接插入土壤测量土壤的酸碱度，很好地解决了传统测量土壤pH值需配备专业显示仪表、标定繁琐、集成难度大、功耗大、价格昂贵、携带困难等缺点。TP1是我司研制的一款土壤PH传感器，该变送器精度高，响应快，输出稳定，适用于各种土质。可长期埋入土壤中，耐长期电解，耐腐蚀，抽真空灌封，完全防水。

可广泛应用于土壤酸碱度的检测、精细农业、林业、地质勘探、植物培育、水利、环保等领域酸碱度的测量。

可埋入土壤进行长期动态检测。

性能稳定，使用寿命长

IP68防水标准

二．土壤PH传感器技术性能和规格

1.技术参数

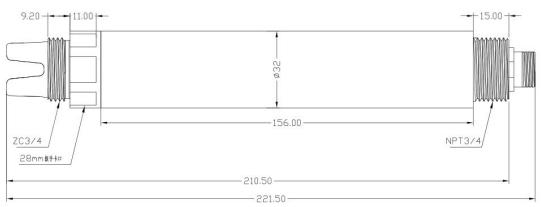

2.土壤PH传感器尺寸图

传感器接头为M12航空插头连接器5芯母座

三．土壤PH传感器安装

土壤PH传感器安装方式

第一步：使用土钻在合适的位置打孔

1.将直径20mm土钻竖直于地面，双手紧握手柄顺时针下压慢速转动。（注意：不要太用力，务必慢速多转几圈，防止钻头跑偏至孔洞打歪）

2.将取土钻从孔洞中取出，放入桶中将土钻中的土收集到桶中用以下一步和泥浆。

3.反复持续上述打孔、取土，并在此过程中尝试性地将传感器轻放入孔洞中（请勿将设备用力触底），以测试孔洞的深度是否合适；若有卡顿，则使用土钻修正，保证传感器放入、取出都比较顺畅；直到孔深与传感器所标识的安装位置齐平，打孔完成

第二步：制作泥浆

1.挑出土壤中的杂质，石子、草根、不容易溶解的土块等。将土壤搓细，以便和泥浆。2.倒入适量水，充分搅拌至粘稠状；壤土泥浆一般不能稠于“芝麻酱”状；和泥浆完成。

第三步：灌浆安装

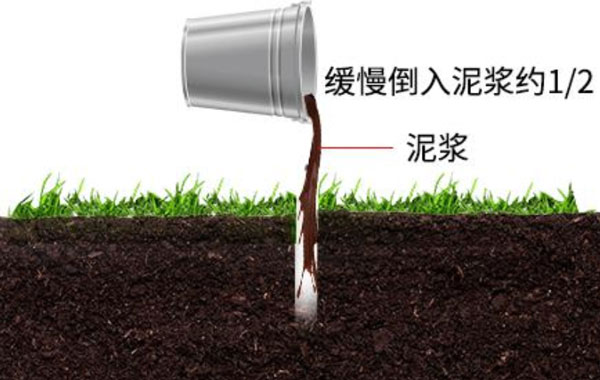

1.将泥浆缓慢倒入孔洞，大概到孔洞1/2的位置；可根据实际情况酌情增减。

2.将传感器慢慢放入孔洞中，向一个方向慢慢转动并下压，速度过快可能会导致气泡不能被完全排出。（注意：再转动下压的过程中不可以上拔传感器，防止气体再次吸入孔中）

3.当传感器安装到正确的深度后（零刻度线与地面平齐），设备周围会溢出一些泥浆，灌浆完成。（注意：将传感器周围3CM以外多余的泥浆清除，防止结块影响水分下渗）

第四步：安装完成

将设备接好电源线和485通信线上电1小时后便可进行数据采集。

1.砂土安装要点

砂土安装与壤土标准安装步骤无异，需要注意的是需准备足量的水。在灌浆之前，先把水倒入孔洞中，淋湿整个洞壁，直到孔洞底部有多余的水出现为止。然后按照步骤，将泥浆慢慢倒入孔洞中，大概大概到孔洞1/2的位置。其余安装步骤参照壤土的安装即可。

2.黏土安装要点

黏土的安装在打孔收集土壤完毕之后，清理杂质后，将黏土在水中浸泡大于2小时，使黏土软化，便于活成比较均匀的泥浆。浸泡完成后搅拌成粘稠状，灌浆即可。其余安装步骤参照壤土的安装即可。

2.电气安装

线缆为4芯屏蔽线，线序定义：红色-电源线（12~24VDC）

蓝色-地线（GND）

绿色-485B黄色-485A

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。注：线缆颜色因生产批次不同可能会略有差异，具体以线缆丝印为准

错误接线可能导致设备永久性损坏

四．土壤PH传感器维护和保养

1.使用和维护

初次使用或久置不用重新使用时，敏感球泡和参比液络部应在3.3mol/L KCI溶液中浸入2小时以上。

使用时应先用去离子水（或蒸馏水）洗净并擦干，防止杂质带入被测液体中，传感器的1/3应插入被测液体中。

接线端子部分应保持清洁干燥，传感器不用时应清洗干净，插入加有3.3mol/L KCI溶液的保护套，或将传感器插入加有3.3mol/L KCI溶液的容器中。

检查接线端子处是否干燥，如有污渍，请用无水酒精擦拭，干燥后再继续使用。传感器应避免长时间浸泡在去离子水，蛋白质溶液，强酸强碱溶液以及酸性氟化物溶液中，并防止与有机硅油脂接触。使用时间较长的传感器，它的玻璃膜可能变成半透明或者附有沉积物，此时可用稀盐酸洗涤，并用水冲洗。

传感器使用时间较长出现测量误差时，可通过配合仪器进行标定校正，当以上方式对传感器进行维护和保养仍不能进行标定和测量时，说明传感器已经失效，请更换传感器。

土壤ph传感器一句话卖点：

土壤ph传感器是一款RS485输出的电极法土壤pH变送器，用于长期埋土监测0~14pH值并自动温补，解决农田、林地、试验田因土壤酸化/碱化不明导致的施肥改土盲目、作物长势不稳问题。

土壤ph传感器常见问题解答：

1.土壤ph传感器的测量原理与核心参数是什么？

采用电化学盐桥电极法，RS485（MODBUS-RTU）输出；量程0~14.00pH，分辨率0.01，精度±0.1pH/±0.1℃，响应约10s（流动）/15s（静止），自动温度补偿，ABS外壳，IP68防水，标配5米缆。

2.土壤ph传感器适用于哪些场景与土质？

适用于沙土、壤土、黏土等各类土质，用于精细农业、林业、地质勘探、植物培育、水利及环保领域的土壤酸碱度长期动态检测，可埋入土层连续工作，不耐明水久泡与结冰层。

3.土壤ph传感器相比试纸和便携pH笔有什么优势？

免频繁取样，埋入后连续出数；RS485可接采集仪/PLC做多点组网；IP68耐电解腐蚀，抽真空灌封防水；自动温补减误差；12~24VDC供电、功耗0.4W@12V，适合太阳能或蓄电池长期布点。

4.土壤ph传感器的参考价格与标准配置是什么？

单台参考价900元，标配含传感器主体、5米引出电缆、M12五芯航空插头（母座）；土钻、采集器、电源、立杆等需另配。批量、线长加长、从机地址预置等按项目另行报价。

5.土壤ph传感器如何安装与接线？

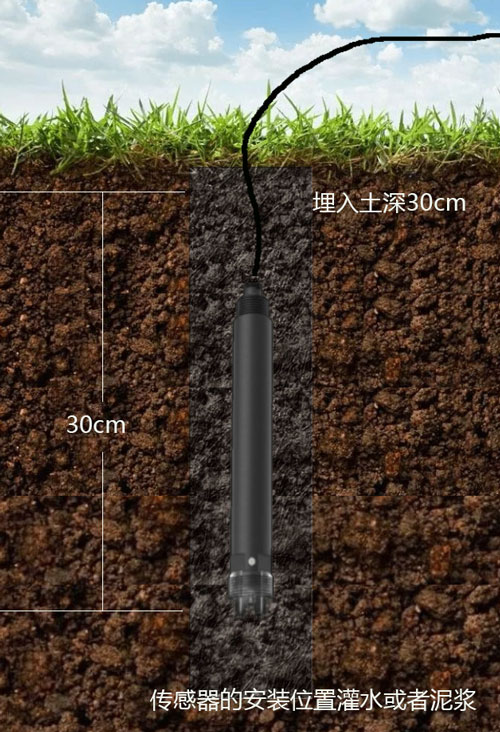

用Φ20mm土钻垂直打孔至标线深度（常用埋深约30cm），剔除石根搓细原土和芝麻酱状泥浆，灌半孔后缓放传感器勿触底。线序：VCC+、GND-、485A、485B，屏蔽层单端接地，终端电阻按主站要求配。

6.土壤ph传感器的供电与通信怎么设？

12~24VDC供电，反接与过压有保护；MODBUS-RTU，9600bps/8N1，从机地址与波特率可配并掉电保存。主站轮询保持寄存器读实时pH、温度与状态字，走屏蔽双绞线，总线首尾做终端匹配。

7.土壤ph传感器需要多久校准一次、怎么校？

关键工况（验收/上报）建议每30天两点校准（pH4.01与7.00缓冲液，可加10.01三点），读寄存器校验斜率与偏移；有操作口可不下线校。校准前冲净探头，缓冲液用标准溯源液，校完泥浆复位原状。

8.土壤ph传感器现场读数跳变通常怎么排查？

先查A/B是否反接、屏蔽层是否单端接地、终端电阻是否缺失；再核从机地址与波特率冲突。余下跳变查电源纹波、孔内有气隙（补泥浆）、探头干涸或结石英层，最后做缓冲液两点校准验证电极漂移。

9.土壤ph传感器的使用寿命与日常维护要点？

正常壤土泥浆埋设可长期连续运行，盐碱/酸性土耐蚀性较好。日常不需专人值守；每季度查接头密封与电缆鼠咬，清孔补浆，勿硬拔探头；越冬结冰区拆存或加保温套管，避免探头受冻胀与干湿剧变。
