翻斗雨量筒核心信息说明（结构・原理・应用）

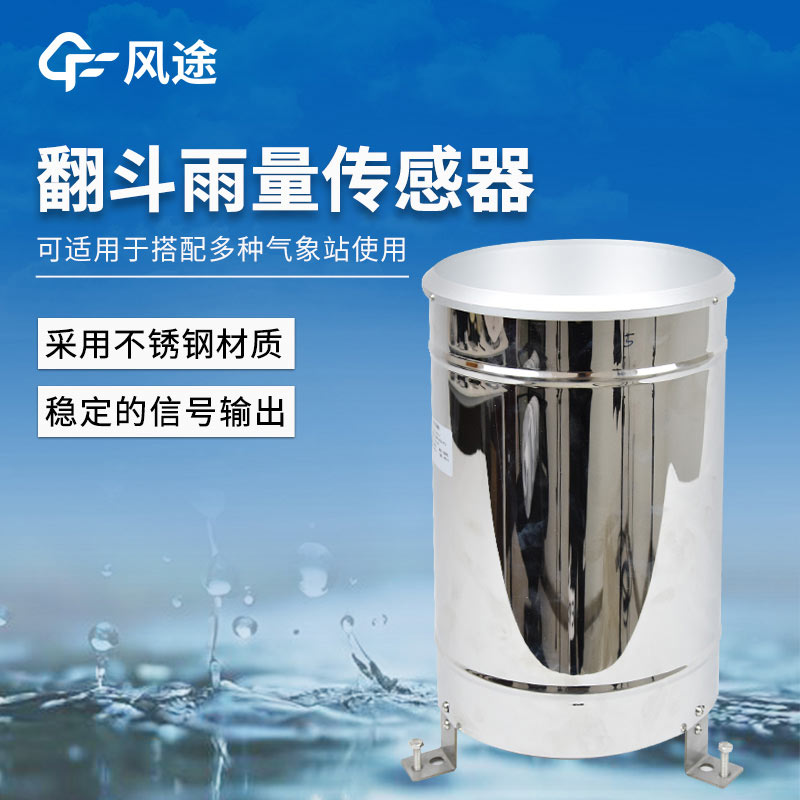

翻斗雨量筒，又称翻斗式雨量传感器，在气象观测站、水文监测站有着广泛应用。农林领域、国防系统等相关部门，也会借助它来完成液体降水量、降水强度及降水起止时间的测量工作。

从结构来看，该设备的核心组成构件包含承水口、过滤网、上筒、联接螺钉、磁钢、干式舌簧管、下筒、翻斗、限位螺钉、锁紧螺母、底座、水准泡以及调平螺钉。

测量流程：首先由承水口完成雨水收集，收集到的雨水会先经过上筒（兼具漏斗功能）的过滤网过滤，之后再流入计量翻斗。计量翻斗采用工程塑料注塑工艺制成，内部设有中间隔板，将其分隔为两个容积相同的三角斗室，整体呈现机械双稳态结构特征。在实际运行中，当其中一个斗室处于接水状态时，另一个斗室则保持等待状态。

当接水斗室中的雨水量累积至预设数值（可选6.28ml、15.7ml、31.4ml）时，受重力影响，该斗室会自动翻倒，随后切换为等待状态，而此前处于等待状态的斗室则切换至工作状态，开始承接雨水。当这个工作斗室的雨水量同样达到预设值时，也会自动翻倒并转为等待状态，如此循环往复。

翻斗的侧壁上装配有磁钢，在翻斗翻倒的过程中，磁钢会从干式舌簧管附近扫过，从而促使两个干式舌簧管交替实现导通与断开。这一过程的直接结果是，翻斗每完成一次翻倒动作，干式舌簧管就会输出一个开关信号（也就是脉冲信号）。

对于翻斗的翻动次数，工作人员通过特定方式进行统计：利用磁钢扫描干式舌簧管产生的通断变化，转化为脉冲信号并进行计数。每记录到一个脉冲信号，就对应着 0.2 毫米、0.5 毫米或 1 毫米的降水量，通过这种计数与换算方式，最终达成降水量遥测的目标。
