油液清洁度在线检测仪如何实现液压系统连续监测

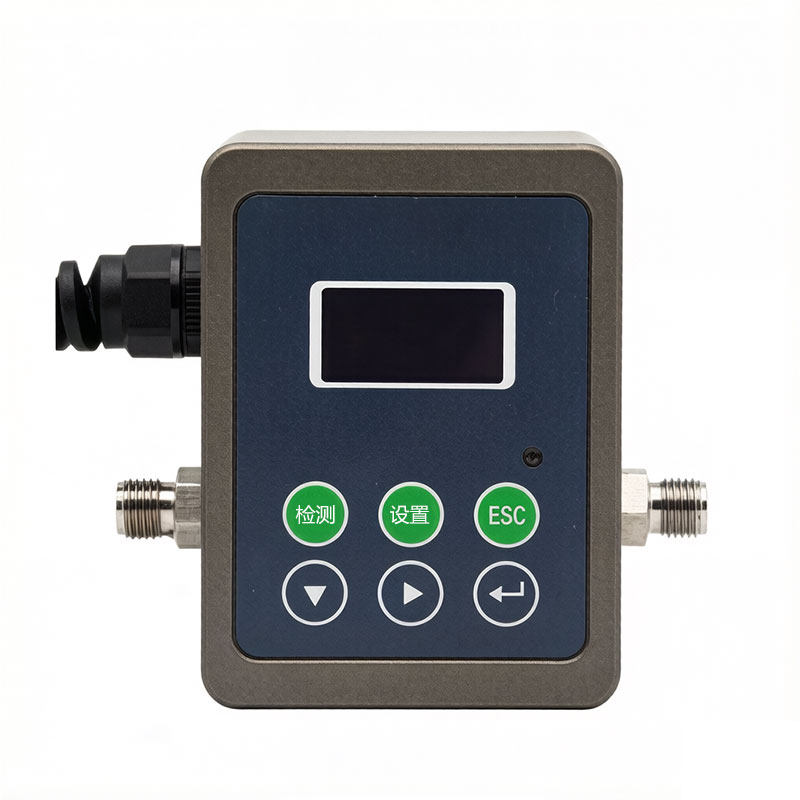

油液清洁度在线检测仪是一种采用光阻法原理、使用高精度激光传感器的实时监测设备，可直接安装在液压或润滑系统管路中，自动检测油液中的固体颗粒数量及粒径分布。仪器内置ISO4406、NAS1638等多项污染度等级标准，测量范围覆盖1～100μm，计数准确性达±0.5个污染度等级，广泛应用于液压站、齿轮箱、风力发电机、航空航天及电力等设备的油液污染度连续监测与早期预警。

油液清洁度在线检测仪与传统的离线取样检测方式存在显著区别。离线检测需要操作人员从设备油箱中抽取油样，送至实验室完成分析，从取样到出具报告往往需要数小时甚至数天时间。在这段时间内，设备可能已经因油液污染加剧而出现磨损加剧、阀件卡涩等运行问题。在线检测仪则直接安装在液压系统或润滑油路的管路上，实时监测流经传感器的油液，检测周期最短可设定为5秒一次，检测结果的输出几乎与油液流动同步，不需要任何人工取样操作。这种连续取样、实时输出的工作方式使维护人员能够第一时间掌握油液污染度的动态变化，在污染程度达到报警阈值之前制定应对方案。

在检测原理方面，主流油液清洁度在线检测仪采用国际液压标准委员会指定的光阻法（遮光法）计数原理。仪器内部设有一个半导体激光器作为光源，当油液以恒定流速流经激光传感器的检测区时，油液中的固体颗粒会遮挡部分光线，导致光电探测器接收到的光强度减弱。光强度的衰减幅度与颗粒的粒径大小成正比，通过分析和统计光强度信号的分布情况，仪器可以准确计算出每毫升油液中不同粒径区间内颗粒的数量。检测范围通常覆盖1微米至600微米，灵敏度最低可达1微米，测量重复性小于5%。为确保流量稳定，部分仪器还内置了精密计量泵，可在系统压力波动的情况下保持取样速度恒定。

油液清洁度在线检测仪的另一个重要功能是污染度等级的自动判定。仪器内置了多项国际和国内主流标准，包括ISO4406、NAS1638、SAE4059、GJB420A、GJB420B、GB/T14039等。ISO4406采用三位代码表示污染度，分别对应不同粒径颗粒的浓度等级，代码每增加一级，颗粒浓度约翻倍，数值越大表示污染越严重。NAS1638则按5个粒径区间统计颗粒数量划分为00至12级，以最高污染粒径区间确定最终污染度等级。在线检测仪在完成颗粒计数后可自动对照这些标准给出当前油样的污染度等级，用户无需进行额外换算即可直接判断油液清洁度是否满足设备要求。检测完成后，仪器通过RS232或RS485接口采用Modbus协议将数据传输至上位机或PLC系统，便于集成到现有的设备监控网络中。

在工程应用中，油液清洁度在线检测仪能够承受较高的工作压力和温度。标准款可直接耐压100公斤，选配减压装置后最高可耐压42兆帕，油温适应范围为-20～125℃，环境温度适应范围为零下20至60摄氏度。仪器外壳防护等级多为IP56，可抵御粉尘和喷溅水的侵入。这些性能指标使在线检测仪能够胜任风力发电机齿轮箱、液压站、盾构机润滑系统等恶劣工况下的连续在线监测任务。通过对油液污染度数据的长期连续记录，设备维护人员可以建立每台设备独有的污染度变化曲线，准确判断污染度上升趋势与设备运转时长的关系，优化换油周期和滤芯更换频率，降低设备因意外停机造成的生产损失。
