雷达水位计

雷达水位计

产品型号:FT-LD1

产品价格:4200元

产品品牌:风途

山东风途物联网专业生产雷达水位计FT-LD1,仪器研发生产经验丰富,提供雷达水位计价格方案,雷达水位计操作简单快速,仪器型号齐全,欢迎来电咨询!
产品详情

1、雷达水位计产品概述

雷达水位计又称一体式雷达水位计,雷达水位计是非接触时水位测量仪器,通过往水面发射高频激光光束,接受水面反射比,测量到水面的距离,测量中不与水面接触。

雷达水位计是专门针对水位测距设计的,该模块采用FMCW模式,非接触式安装设计,体积小巧,结构紧凑。精度高,功耗低,抗干扰能力强,适用于湖泊河流、山洪预警、蓄水池、污水管网等水位监测。

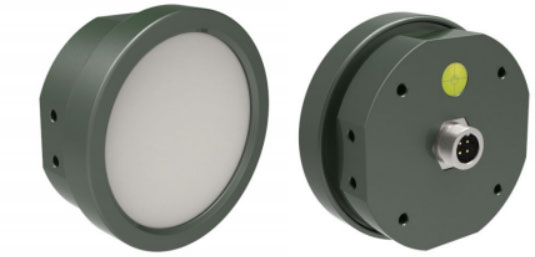

雷达水位计


2、雷达水位计产品主要参数指标

参数符号最小值典型值最大值单位说明
发射机






发射频率ƒ77
81GHz带宽 4G
输出功率(EIRP)Pout
1320dBm
天线角度(参考图4)






波束宽度(-3dB)水平方向
14
°

垂直方向
10
°
电源






工作电压VCC91224V
工作电流ICC
20
mA典型值
环境






工作温度TOP﹣45
+85

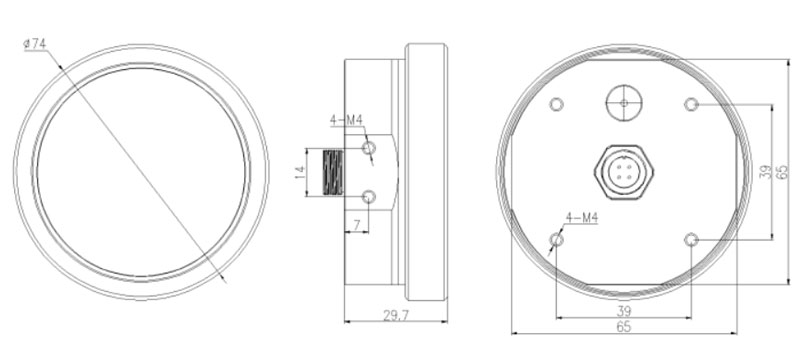

尺寸(长x 宽x 高)Φ74 x 29.7(带外壳),60x38x1.2(模块)mm
重量100g
测量指标:






测距范围0.1~40m
测量精度±5mm
分辨率1mm
数据刷新40ms 最快

说明:雷达工作频段为80GHz,测距的范围40米为最大测量范围,根据物体

RCS 的大小,探测距离的最大值会有偏差。

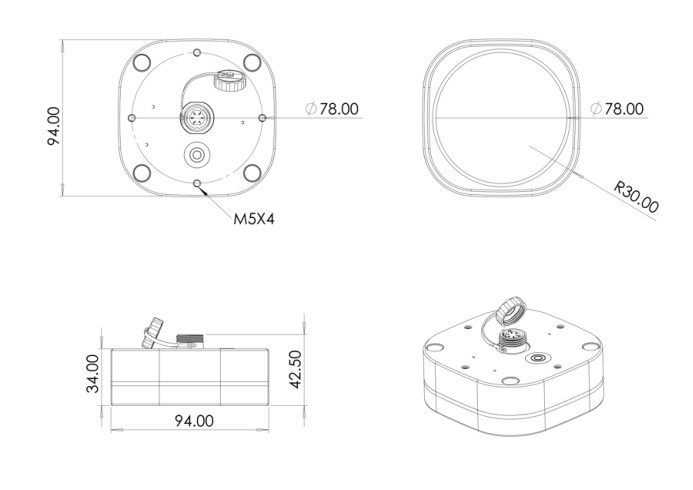

3、雷达水位计产品尺寸

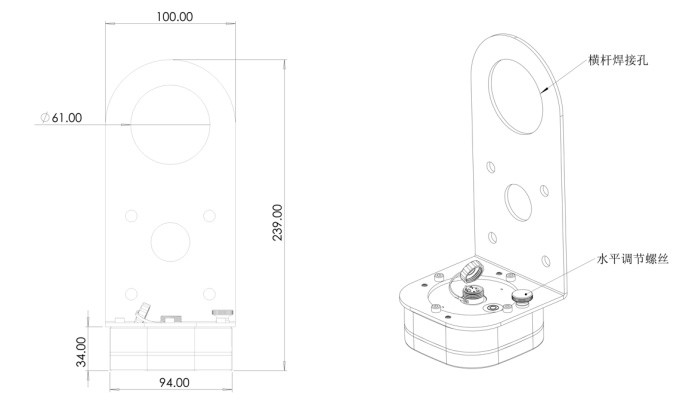

雷达水位计产品尺寸
