多普勒流量计

一、多普勒流量计产品原理

多普勒流量计又称声学多普勒流速仪，多普勒流量计是一种用于环境科学技术及资源科学技术领域的科学仪器，常用于水利工程、环境监测和水资源管理等领域测量水流速度。在声学领域中，当声源与接收体（即探头和反射体）之间有相对运动时，回声的频率将有所变化，此种频率的变化称之为频移，即多普勒效应。声波频率在移向观察者时变高，远离观察者时变低。多普勒流量计通过计算频率变化计算流速。

二、多普勒流量计技术参数

1.供电：DC10-15V

2.工作电流：80-180mA 12V

3.声波频率：2MHZ

4.盲区：6.5-7厘米(水位低于盲区测量数据精度低）

5.流速范围：0m~+6m/s，

6.精度：±1.0%±1cm/s

7.水位：量程：0.03m～5m（可定制10m），精度：0.3%±0.5cm

8.水温：量程：-10℃～60℃，精度：±1℃

9.瞬时流量范围：0～99.99m³/s

10.累计流量范围：0.1m³～999999m³

三、多普勒流量计安装说明

正常安装保证在最低水位以下20CM，以免暴露水外

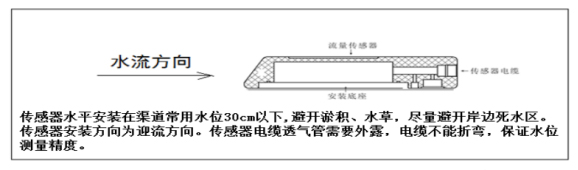

传感器安装示意：

四、多普勒流量计注意事项

1.传感器需要避开淤泥，避开石子等物体撞击，水草多的地方需要加装格栅避免水草缠绕。

2.传感器安装方向，传感器发射面需要迎流方向安装。

3.传感器有声波盲区，尽量保证传感器在水下20厘米以下( 传感器半暴露水下、或者被污泥遮挡可能会出现虚假数据，概率非常低，通常数据会出现大数比如2米/秒以上，建议使用传感器二次开发人员可以通过水位高低屏蔽大流速值，或者实际应用场合水流速没有那么大可以直接屏蔽大于2米以上流速）。

4.线缆通气管不难折伤，影响水位测量。

5.尽量做好信号和电源防雷工作。

6.传感器线缆接长的话需要加485中继，电源避开变频器干扰。

多普勒流量计一句话卖点：

多普勒流量计是基于多普勒效应的一体化水文监测传感器，可同步采集流速、水位、水温、流量，解决明渠、河道、排水管网的水体流量自动监测难题。

多普勒流量计常见问题解答：

1.问：多普勒流量计的测量工作原理是什么？

答：该设备依靠声学多普勒效应开展测量，探头与水体反射体产生相对运动时回声会产生频移，设备计算频率变化得到流速，结合水位参数换算瞬时流量与累计流量，同时采集水温数据辅助补偿修正。

2.问：多普勒流量计主要适用于哪些应用场景？

答：产品多用于水利工程、环境监测、水资源管理领域，可用于河道、明渠、排水管网等水体监测，完成水流流速、水位、水温、瞬时及累计流量的数据采集，适配野外及管网内的长期在线监测作业。

3.问：多普勒流量计核心技术参数有哪些？

答：供电为DC10‑15V，12V下工作电流80‑180mA；流速0‑6m/s，水位0.03‑5m（可定制10m）；水温‑10℃~60℃；具备瞬时、累计流量统计功能，流速精度±1.0%±1cm/s，水位精度0.3%±0.5cm。

4.问：多普勒流量计对现场安装有什么基础要求？

答：传感器发射面迎流安装，需要置于最低水位以下20厘米；避开淤泥、石块撞击，水草多的工况加装格栅；线缆通气管不可折伤；线缆加长需配置485中继，电源远离变频器干扰，做好防雷防护。

5.问：多普勒流量计出现异常大流速虚假数据是什么原因？

答：设备存在6.5‑7厘米声波盲区，水位过低、传感器半露出水面、探头被污泥遮挡，会产生异常大数流速。可保证传感器水下20厘米以上，或程序端根据水位屏蔽不合理大流速，减少错误数据输出。

6.问：多普勒流量计相比传统流量监测设备有什么优势？

答：设备集成流速、水位、水温多参数一体，无需修建复杂堰槽，安装便捷；适配明渠、非满管管网等复杂工况，测量量程宽；支持自动化数据输出，便于接入监测系统，可长期在野外水环境稳定运行。

7.问：多普勒流量计产品售价为多少，是否支持参数定制？

答：该型号产品价格为6000元；水位量程支持定制10m规格，其余部分参数也可结合项目实际工况评估定制，可根据现场渠道、管网条件匹配对应的监测实施方案。

8.问：多普勒流量计日常使用维护需要注意哪些事项？

答：定期检查探头，清理污泥、水草杂物，防止探头被遮挡；检查线缆有无破损弯折，保障通气管路完好；雷雨季节检查防雷措施；远离变频器等强干扰源，出现数据异常优先排查水位与探头工作状态。
