超声波明渠流量计

一、超声波明渠流量计产品概述

超声波明渠流量计又称超声波一体式明渠流量计，超声波明渠流量计可用于城市供水引水渠、电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业的化工液体、废水排放以及水利工程和农业灌溉用渠道。超声波明渠流量计（以下简称产品）是我公司开发的基于超声波多普勒、频谱分析和低功耗技术的新一代多普勒流量计。产品由流速测量模块、液位测量模块、温度测量模块、微控制器、通信模块、电源模块等组成，集流速、液位、温度、流量的测量、存储和通信于一体。适用于明渠、河道、排水管网的流速流量测量以及各种满管、非满管的流速流量测量。

二、超声波明渠流量计工作原理

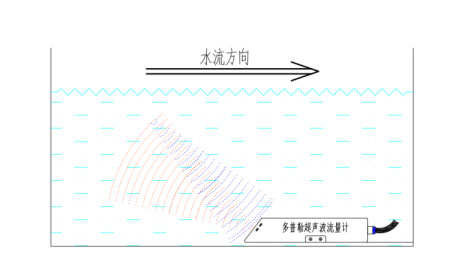

产品流速测量基于多普勒效应，探头斜向上发出一束超声波，当超声波接触到流体中的杂质或气泡时会使反射的超声波产生多普勒频移Δf，多普勒频移Δf正比于流体流速，通过测量多普勒频移Δf即可测量出流体的流速V。

产品基于压力传感器测量液位，通过设定的渠道参数可自动计算流体截面积S，基于速度面积法，即可测量液体的流量Q。

Q = V × S

产品特点

l采用超声多普勒原理测量流速、测量，精度高,环境限制小；

l采用速度面积法测量流量，无需建设堰槽，施工成本低；

l高集成度，支持流速、液位、瞬时流量、累计流量、温度同时测量；

l自带温度传感器，补偿水温对声速的影响；

l内嵌圆形、矩形、梯形、三角形等多种管道模型，调试便捷；

l仿生学外观设计，有效减少垃圾遮挡；

l低功耗设计;工作电流小于25mA;适用电池或太阳能供电。

三、超声波明渠流量计参数指标

四、超声波明渠流量计使用方法

1、安装要求

水质要求：依据测量原理，待测水体需含有一定微小杂质或气泡，但水中漂浮物不易过多，避免干扰。

水体流态要求：应安装在具有固定断面的顺直段下游，顺直段长度最好是渠道水力半径的5-10倍（顺直段越长测量精度越高），且这一距离范围内不得有过流阻挡物（如水闸、堰等），以保证探头前段水流流态的均匀稳定。

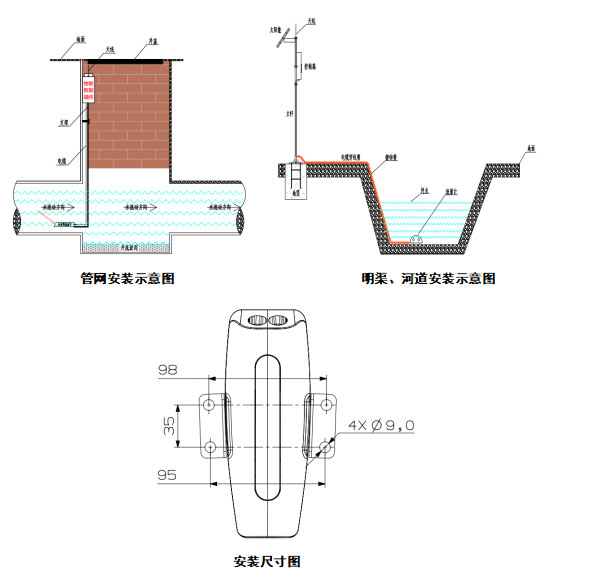

2、安装示图

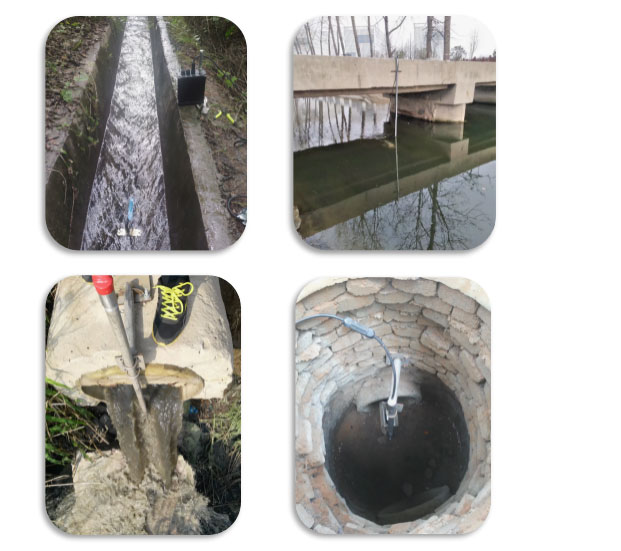

3、安装案例

4、日常维护

为了使仪表正常工作，请维护人员定期对仪表进行维护。

l传感器前端的两个圆形超声波收发装置应避免硬物撞击或划伤，当其上面附着异物时应用清水冲洗或软布轻察；

l底部的压力传感器位于网状透水孔内，其压力膜非常薄，不得用硬物去接触，在仪器脱离水面不用时也应加以保护，在透水孔周围附着异物时应小心除去。

5、 问题解答

超声波明渠流量计一句话卖点：

超声波明渠流量计是一体式多普勒流量监测设备，无需修建堰槽，可同步测量流速、液位、温度、流量，解决明渠、河道、排水管网满管及非满管工况流量监测难题。

超声波明渠流量计常见问题解答：

1.问：超声波明渠流量计可应用于哪些监测场景？

答：该设备适用于城市供水引水渠、污水排放渠、工矿企业废水排放、农业灌溉渠道、河道以及排水管网，支持满管、非满管的流量监测，满足环保排污、水利灌溉等多场景流量采集需求。

2.问：超声波明渠流量计对比传统堰槽式流量计有哪些优势？

答：采用速度面积法测流量，不用建设堰槽，降低施工成本；集成多参数同步测量，内置多种断面模型调试便捷；低功耗可电池、太阳能供电，仿生外观可减少垃圾遮挡。

3.问：超声波明渠流量计的参考价格及标配配置是什么？

答：产品参考价格8000元，标配10米电缆，防护等级IP68，具备RS‑485、ModbusRTU数字输出。电缆长度支持按需定制，价格不含安装支架等外部辅材，可根据工况调整配件。

4.问：超声波明渠流量计对现场安装环境有什么要求？

答：需要安装在顺直渠道下游，顺直段长度建议为渠道水力半径5‑10倍，范围内无闸、堰等阻挡物；水体需要含有少量微小杂质或气泡，漂浮物不宜过多，保证水流流态均匀稳定。

5.问：超声波明渠流量计主要性能参数有哪些？

答：流速量程0.02‑5m/s，液位量程0‑10m，流量精度±3%，水温量程‑20℃‑60℃；工作电压DC9‑28V，工作电流小于25mA，外壳材质ABS，输出为RS‑485ModbusRTU协议。

6.问：超声波明渠流量计出现通信错误该如何排查？

答：首先检查电气接线连接是否完好，线缆有无破损；核对设备通信地址、波特率等通信参数是否匹配；确认供电电压是否在DC9‑28V工作区间，排除供电不足造成的通信异常问题。

7.问：超声波明渠流量计需要开展哪些日常维护工作？

答：定期清理超声波收发探头，附着异物用清水冲洗或软布轻擦，禁止硬物刮划；保护底部压力传感器透水孔，不要触碰压力薄膜；设备脱离水面闲置时，做好传感器防护，避免磕碰损伤。

8.问：超声波明渠流量计流量测量数值异常该怎么处理？

答：核对设备内渠道断面参数与实际渠道尺寸是否一致；检查探头是否被垃圾遮挡，确认传感器完全浸没水中；确认安装点位水流流态稳定，排除紊流干扰，完成后再观测流量数据。
