多普勒流速传感器

一、多普勒流速传感器产品原理：

多普勒流速传感器又称非满管流量计，多普勒流速传感器是运用超声波多普勒原理来测量的，它既不需要跟电磁流速流量计一样截开管道安装管段式传感器，也不需要使用截流装置。在声学领域中，当声源与接收体（即探头和反射体）之间有相对运动时，回声的频率将有所变化，此种频率的变化称之为频移，即多普勒效应。声波频率在移向观察者时变高，远离观察者时变低。多普勒流速仪通过计算频率变化计算流速。

二、多普勒流速传感器技术参数

1.供电：DC10-15V

2.工作电流：大约待机10mA,测量60mA

3.声波频率：2MHZ

4.盲区：10厘米

5.流速范围：0.02-10米/秒

6.水深范围：0.02-5米

7.温度：0-50°

8.测量周期：20秒

9.传感器材料：ABS、不锈钢

10.输出接口：RS485

11.工作水深：0.2米-5米

三、多普勒流速传感器安装说明：

正常安装保证在最低水位以下20CM，以免暴露水外

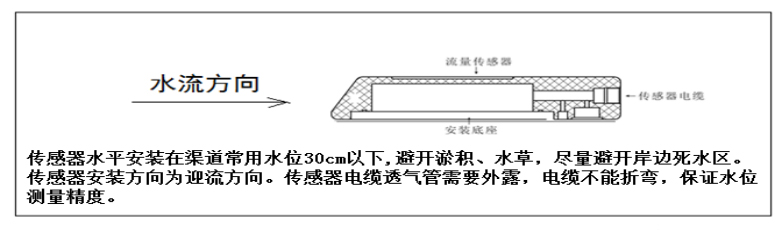

传感器安装示意：

四、多普勒流速传感器注意事项

1.传感器需要避开淤泥，避开石子等物体撞击，水草多的地方需要加装格栅避免水草缠绕。

2.传感器安装方向，传感器发射面需要迎流方向安装。

3.传感器有声波盲区，尽量保证传感器在水下20厘米以下(传感器半暴露水下、或者被污泥遮挡可能会出现虚假数据，概率非常低，通常数据会出现大数比如2米/秒以上，建议使用传感器二次开发人员可以通过水位高低屏蔽大流速值，或者实际应用场合水流速没有那么大可以直接屏蔽大于2米以上流速）。

4.线缆通气管不难折伤，影响水位测量。

5.尽量做好信号和电源防雷工作。

6.传感器线缆接长的话需要加485中继，电源避开变频器干扰。

多普勒流速传感器一句话卖点：

多普勒流速传感器是基于超声波多普勒效应的水下流速监测设备，无需截管改造，可实现河道、管网等场景水体流速自动化采集，解决非满管工况下流速流量监测难题。

多普勒流速传感器常见问题解答：

1.问：多普勒流速传感器工作原理是什么？

答：该传感器依托超声波多普勒效应开展测量，探头与水流产生相对运动时声波发生频移，设备通过计算声波频率变化换算水流流速。无需截断管道，也不用配置截流装置，可用于非满管水体的流速检测。

2.问：多普勒流速传感器核心技术参数有哪些？

答：供电DC10‑15V，流速测量范围0.02‑10米/秒，水深适用0.02‑5米，工作温度0‑50℃，输出接口为RS485，待机电流约10mA，测量电流约60mA，声波频率2MHZ，存在10厘米测量盲区。

3.问：多普勒流速传感器参考售价是多少？

答：该产品参考价格为7000元，价格会受采购数量、配套配件、项目定制需求等因素影响，实际采购价格需要结合具体项目需求进行确认。

4.问：多普勒流速传感器正确安装要求是什么？

答：传感器发射面迎流安装，探头需置于最低水位以下20厘米，规避声波盲区。避开淤泥堆积与易受撞击位置，水草较多环境加装格栅，线缆做好防护，延长线缆时需要配置485中继器。

5.问：多普勒流速传感器主要适用哪些应用场景？

答：适用于排水管网、明渠、河道等非满管水体环境，可完成水体流速在线监测，服务水文监测、管网流量统计、水环境监控等项目，实现水体流速数据自动采集输出。

6.问：多普勒流速传感器有哪些产品优势？

答：无需截开管道安装，不用增设截流装置，部署施工简单。采用RS485输出，便于对接监测系统；可适配非满管工况，功耗可控，能够长期水下在线开展流速监测作业。

7.问：多普勒流速传感器出现虚假大流速数据是什么原因？

答：多为传感器半露出水面、污泥遮挡探头造成。开发集成时可通过水位条件屏蔽异常大流速数值；现场安装严格保证探头水下20厘米以上，定期清理探头表面污泥杂质。

8.问：使用多普勒流速传感器有哪些抗干扰防护要点？

答：电源与信号线路做好防雷处理，供电电源避开变频器，防止电磁干扰。线缆通气管不可弯折损伤，线缆加长需配置485中继，同时做好探头防护，避免石子撞击、水草缠绕设备。
