产品型号:FT-S17S
产品价格:5500元
产品品牌:风途
一.水中油传感器应用环境说明
水中油传感器又称荧光法水中油传感器,水中油传感器采用紫外荧光分析法原理,具有高灵敏度,可检测溶解性和乳化性的油, 可选用自清洁刷,有效消除油污对测量的影响。 水中油传感器是利用可溶性油在光谱中有吸收峰和发射峰这一特性,在可溶性油的光谱吸收峰发射单色光照射到水中,可溶性油吸收单色光的能量,释放出另外一种波长发射峰的单色光,可溶性油发射的光强与水中可溶性油的含量成正比。该传感器安装简单使用方便。
信号输出:RS485(MODBUS-RTU)。
滤光片检测,抗干扰能力强。
内部信号隔离技术,搞干扰性强。
良好的再现性,热稳定性,低漂移,体积小,响应速度快
安装方便,简单,3/4NPT管螺纹,便于沉入式安装或安装在管道和罐体
性能稳定,使用寿命长
IP68防水标准
二.水中油传感器技术性能和规格
1.技术参数
| 测量原理 | 荧光法 |
| 信号方式 | RS485(MODBUS-RTU) |
| 测量范围 | 0~60ppm |
| 检出限 | 根据实际油样决定 |
| 精度 | 0.1ppm |
| 测量分辨率 | 0.01ppm |
| 外壳材质 | 玻璃和316L不锈钢 |
| 电缆长度 | 标配5米 |
| 供电电压 | 12-24VDC |
| 产品功耗 | 12V供电:清洁刷不工作时,产品功耗约0.5W,清洁刷工作时,产品功耗约1.5W |
| 校准方式 | 两点校准 |
| 测量环境 | 温度0~50℃(不结冰),<0.2MPa |
| 防水等级 | IP68 |
| 安装方式 | 浸入式安装,NPT3/4螺纹 |

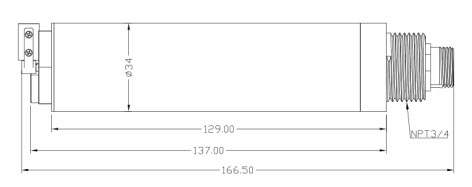

2.水中油传感器尺寸图

三.水中油传感器安装和电气连接
1.水中油传感器安装

安装距离要求:与侧壁保持5cm以上,与底部保持10cm以上。
安装环境:不能工作在强光下,尽量处于黑暗环境。不能存在其他可被激发的荧光物质。
2.电气安装
线缆为4芯屏蔽线,线序定义:
红色-电源线(12~24VDC)
蓝色-地线(GND)
绿色-485B,黄色-485A
通电前应仔细检查接线顺序,避免因接线错误而造成不必要的损失。
注:线缆颜色因生产批次不同可能会略有差异,具体以线缆丝印为准
四.水中油传感器维护与保养
1.使用和维护
传感器的测量窗口是确保传感器正常工作和准确测量的关键部件之一。其清洁要求至关重要,以确保测量的准确性和可靠性。
1.1维护方法
1.定期清洁:测量窗口应定期清洁,以去除附着在表面上的污垢、沉积物和其他杂质。清洁频率取决于测量环境,但通常建议每天或每周进行清洁。
2.使用温和的清洁剂:清洁时应选择温和的清洁剂,避免使用含有磨料或酸碱成分的清洁剂,以防损坏测量窗口表面。
3.软质布或海绵:在清洁过程中,应使用软质布或海绵轻柔地擦拭测量窗口表面,以防划伤或磨损。
4.避免直接接触:清洁过程中避免直接手触测量窗口表面,以减少指纹和油脂的污染。
5.漂洗:清洁完成后,应使用清水彻底漂洗测量窗口,确保清除残留的清洁剂和污垢。
6.干燥:清洁后,使用干燥软布轻轻擦拭测量窗口表面,以去除水渍并确保完全干燥。
7.定期检查:定期检查测量窗口表面是否有损坏或磨损,以保持传感器的正常运行。
8.避免暴露在化学物质和高温环境下:避免将测量窗口暴露在有害化学物质或高温环境下,以防止对其表面造成损坏或腐蚀
传感器使用时间较长出现测量误差时,可通过配合仪器进行标定校正,当以上方式对传感器进行维护和保养仍不能进行标定和测量时,说明传感器已经失效,请更换传感器。
1.2注意事项
1.测量窗口含有玻璃成分,因此应避免使用尖锐或硬物体刮擦表面,以防止划痕和损坏。
2.内部含有敏感光学部件及精密电子设备,避免将传感器暴露在剧烈的振动或冲击下,以防止光学部分及电子设备的移位或损坏。设备内部无需维护。
3.在不使用时,应使用适当的防尘盖或套,以保护光学部分免受灰尘和污染物的侵害。
水中油传感器一句话卖点:
水中油传感器是基于紫外荧光分析法的在线水质检测探头,可实时检测水体溶解性、乳化性油类物质,解决工业废水、地表水水体油污染在线监测难题。
水中油传感器常见问题解答:
1.问:水中油传感器采用什么测量原理,核心优势是什么?
答:该传感器采用紫外荧光分析法,可检测溶解性与乳化性油类,支持选配自清洁刷降低油污干扰。具备滤光片检测、内部信号隔离,抗干扰能力强,体积小响应快,IP68防护,可长期在线连续监测水体油含量。
2.问:水中油传感器的主要技术参数有哪些?
答:测量范围0‑60ppm,精度0.1ppm,分辨率0.01ppm;输出RS485MODBUS‑RTU;供电12‑24VDC;工作温度0‑50℃,外壳为玻璃+316L不锈钢,标配5米电缆,采用3/4NPT螺纹浸入式安装。
3.问:水中油传感器适合应用在哪些场景?
答:适用于工业废水排放口、河道湖泊地表水、罐体、管道等场景,用于水体油类污染物在线监测。可对水中乳化油、溶解油开展实时连续监测,为水环境油污染预警、水质管控提供实时监测数据支撑。
4.问:水中油传感器安装有哪些要求?
答:采用3/4NPT螺纹浸入式安装,传感器与侧壁间距≥5cm,距离底部≥10cm;尽量放置避光环境,避开强光与其他荧光物质。线缆为4芯屏蔽线,接线前核对线序,防止接线错误造成设备损坏。
5.问:水中油传感器价格是多少,是否包含配套线缆?
答:该产品售价5500元,出厂标配5米电缆。自清洁刷属于可选配置,需要额外选配;不含采集控制器等配套设备,如需整套监测方案,可按需进行配套选型。
6.问:水中油传感器如何开展日常维护保养?
答:需要定期用软布配合温和清洁剂擦拭测量窗口,禁止硬质物体刮擦玻璃窗口;清洁后清水漂洗擦干。出现测量漂移可两点校准,校准后仍误差过大则判定传感器失效,需要更换。避免撞击、剧烈振动设备。
7.问:哪些因素会造成水中油传感器测量数据不准?
答:强光照射、水体存在其他荧光物质、测量窗口附着油污杂质会干扰读数;环境温度超出0‑50℃、压力超标、接线异常也会影响数据。传感器检出限受实际油样影响,不同油类荧光响应存在差异。
8.问:水中油传感器供电与功耗情况如何?
答:供电为12‑24VDC直流供电,无清洁刷工作时功耗约0.5W,自清洁刷运转时功耗约1.5W。使用屏蔽线缆进行供电与信号传输,做好接线与接地,能够进一步保障设备抗干扰性能,稳定输出监测数据。
