水质透明度传感器

一．水质透明度传感器应用环境说明

水质透明度传感器又称水质透明度监测仪，水质透明度传感器用于饮用水处理厂、罐装厂、饮用水分布网、游泳池、冷却循环水、水质处理工程等需要对水质透明度进行连续监测的场合。利用光的散射或吸收特性来测量水中透明度。具有高灵敏度、快速响应和实时监测能力，在水质监测和污水处理等领域有着广泛应用。

信号输出：RS485（MODBUS-RTU）。

红外LED光源，抗干扰能力强。

内部信号隔离技术，搞干扰性强。

良好的再现性，热稳定性，低漂移，体积小，响应速度快

安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体

性能稳定，使用寿命长

IP68防水标准

二．水质透明度传感器技术性能和规格

1.技术参数

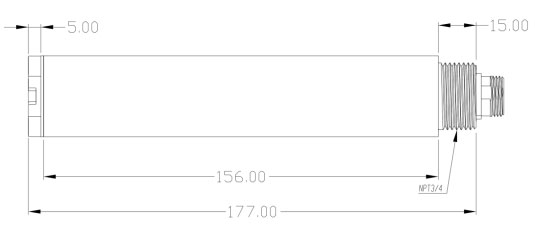

2.水质透明度传感器尺寸图

三．水质透明度传感器安装和电气连接

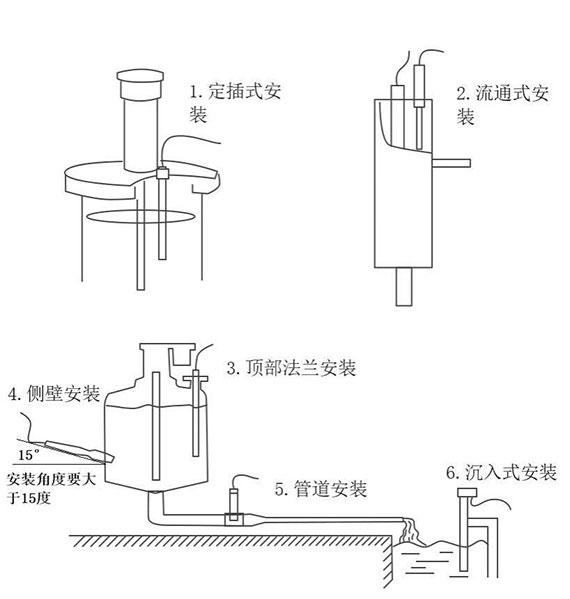

1.安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。

2.电气安装

线缆为5芯屏蔽线，线序定义：棕色-电源线（12~24VDC）

黑色-地线（GND）

蓝色-485A绿色-485B

黄色-4-20mA电流输出（未用可悬空）

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

四．水质透明度传感器维护和保养

1.使用和维护

常规的电极需要进行周期性的清洗和校准，保养周期由客户根据自己的工况来决定。常规电极的清洗方法：用软毛刷清除附着物（注意避免划伤电极表面），再用蒸馏水清洗，之后进行校准操作。

水质透明度传感器一句话卖点：

水质透明度传感器是采用散射光法的IP68浸入式在线监测传感器，可实时连续检测水体透明度，解决饮用水、循环水、污水处理等场景水体透明度长期在线监测的数据采集问题。

水质透明度传感器常见问题解答：

1.Q：水质透明度传感器采用什么测量原理，测量范围是多少？

A：该传感器采用散射光法进行检测，测量范围50‑1000mm，分辨率1mm，测量精度±5%，精度表现受污泥同质性影响。设备搭载红外LED光源，搭配内部信号隔离技术，具备较强抗干扰能力，可输出稳定可靠的透明度检测数据。

2.Q：水质透明度传感器主要可以应用在哪些场景？

A：可用于饮用水处理厂、罐装厂、饮用水分布网、游泳池、冷却循环水、各类水质处理工程，适配需要连续监测水体透明度的工况。依靠高灵敏度、快速响应特性，能够完成水质监测、污水处理项目的原位在线数据采集工作。

3.Q：水质透明度传感器输出信号与供电规格是什么？

A：标准信号输出为RS485（MODBUS‑RTU），同时预留4‑20mA电流输出引脚，未使用可直接悬空。供电电压为12‑24VDC，12V供电时功耗约0.4W；标配5米5芯屏蔽线缆，接线时需要严格核对线序，避免接线错误损坏设备。

4.Q：水质透明度传感器安装方式及安装注意事项有哪些？

A：采用浸入式安装，配备3/4NPT管螺纹，支持沉入水体、管道、罐体安装。传感器禁止倒置或者水平安装，安装倾斜角度至少大于15度。通电前仔细核对线缆接线顺序，线缆接头做好防护，保障设备长期稳定运行。

5.Q：水质透明度传感器外壳材质与防护等级是多少，适应什么环境条件？

A：外壳由玻璃与ABS材质组成，防水等级达到IP68。工作环境温度0‑50℃，环境不能结冰，工作压力小于0.2MPa。设备热稳定性好、低漂移、体积小巧，在符合环境条件的工况下可以实现长时间持续监测作业。

6.Q：水质透明度传感器如何进行维护校准，保养周期如何确定？

A：该传感器支持两点校准，保养周期依据实际工况确定。清洗时使用软毛刷清理探头附着物，避免划伤探头表面，清理完成后用蒸馏水冲洗，再执行校准操作。附着物较多的恶劣水体环境，建议适当缩短清洗和校准的间隔周期。

7.Q：水质透明度传感器产品价格是多少，整机包含哪些标配配件？

A：该传感器产品价格为3000元，出厂标配5米长度屏蔽线缆。整机为传感器本体，具备完整通讯、检测功能，螺纹接口可直接适配支架、管道罐体，支架等其他安装配件需要根据实际使用需求另行配置。

8.Q：水质透明度传感器具备哪些核心产品优势？

A：搭载红外LED光源与内部信号隔离，抗干扰能力强；具备良好再现性、热稳定性，信号漂移小，响应速度快。安装简单便捷，防护等级IP68，性能稳定使用寿命长，可实现水体透明度实时连续监测，适配自动化水质监测系统接入。
